油浸式隔離變壓器深度解析

油浸式隔離變壓器是一種通過油浸冷卻實現電氣隔離和電壓變換的特種變壓器，廣泛應用于工業、醫療、電力傳輸?shù)阮I域。其核心功能是隔離輸入與輸出電路的電氣連接，同時提供電壓匹配和安全防護。以下從工作原理、技術特點、應用場景、選型要點及維護建議五方面展開分析。

一、油浸式隔離變壓器核心原理

1. 電氣隔離機制

• 原理：
  通過初級線圈（輸入）和次級線圈（輸出）之間的電磁感應實現電壓變換，但無直接的電氣連接（即“電隔離”）。隔離電阻通常≥1000MΩ（500VDC測試），耐壓≥3kV（1分鐘工頻耐壓）。
  • 類比：類似于“電磁耦合的橋梁”，輸入和輸出電路通過磁場傳遞能量，而非電流直接流通。
• 作用：
  • 消除接地回路干擾（如工業設備中的“地環路噪聲”）。
  • 保護人員安全（防止觸電風險）。
  • 抑制高頻干擾（如醫療設備中的EMI/RFI）。

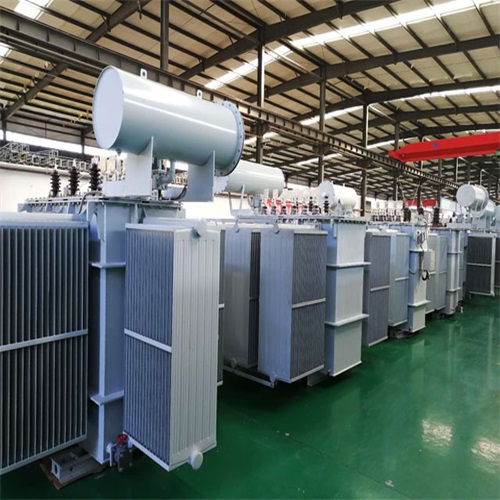

2. 油浸冷卻系統

• 結構：
  油箱內填充變壓器油（如25#礦物油或β油），通過自然對流或強制循環將線圈和鐵芯的熱量傳遞至油箱壁，再由散熱器散發至環境。
  • 散熱效率：油浸式散熱效率較干式變壓器高30%~50%，溫升≤65K（F級絕緣）。
• 優勢：
  • 變壓器油兼具絕緣和冷卻功能，延長設備壽命。
  • 油箱可緩沖外部沖擊，適應振動環境。

二、油浸式隔離變壓器技術特點

1. 電氣性能

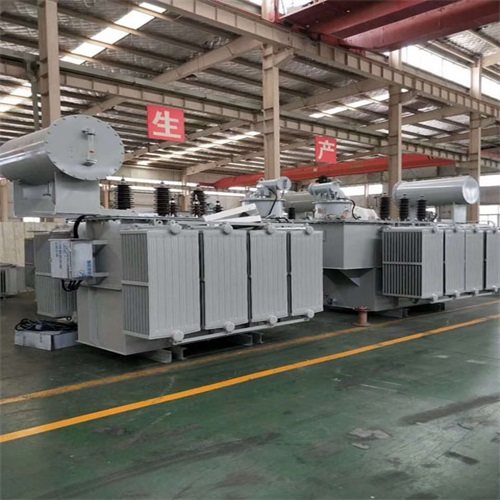

2. 結構優勢

• 防潮防塵：
  油箱全密封設計（IP68等級），變壓器油阻隔潮氣和灰塵，適應潮濕、鹽霧環境（如沿海工廠）。
• 抗短路能力：
  線圈采用多層圓筒式或螺旋式結構，短路阻抗≥4%，耐受短路電流能力強（如30倍額定電流2秒）。
• 過載能力：
  短時過載可達1.2倍額定容量（持續1小時），適應負載波動場景（如電機啟動）。

三、油浸式隔離變壓器應用場景

1. 工業控制系統

• 需求：
  消除PLC、變頻器等設備間的接地干擾，避免信號失真。
• 解決方案：
  選用三相隔離變壓器（如SG-100kVA），搭配EMI濾波器，抑制高頻噪聲（如10kHz~1MHz）。
• 案例：
  某鋼鐵廠軋機系統采用隔離變壓器后，電壓波動從±15%降至±5%，設備故障率降低40%。

2. 醫療設備供電

• 需求：
  防止漏電電流通過患者（如手術床、透析機），確保醫療安全。
• 標準：
  符合IEC 60601-1標準，漏電流≤0.5mA（正常狀態）和≤1mA（單故障狀態）。
• 方案：
  采用醫用隔離變壓器（如MDT-5kVA），雙繞組結構+靜電屏蔽層，隔離電壓≥4kV。

3. 新能源領域

• 光伏發電：
  隔離逆變器與電網，防止直流分量注入（如組串式逆變器后接隔離變壓器）。
• 風電場：
  690V→400V電壓變換+隔離，適應海上風電高濕度環境（IP68防護等級）。

四、油浸式隔離變壓器選型要點

1. 容量與電壓匹配

• 負載計算：
  根據負載功率（kW）和功率因數（cosφ）確定容量：

• 示例：負載功率50kW，cosφ=0.8，效率0.95，則容量≥50/(0.8×0.95)≈66kVA，選標準容量80kVA。
• 電壓定制：
  輸入電壓需匹配電網（如400V），輸出電壓根據負載需求（如230V單相或400V三相）。

2. 防護與絕緣要求

• 防護等級：
  • 室內干燥環境：IP23（防塵、防滴水）。
  • 戶外或潮濕環境：IP54（防塵、防濺水）或IP65（防塵、防噴水）。
• 絕緣等級：
  高溫環境（如熱帶地區）選H級絕緣，普通環境F級即可。

3. 特殊功能需求

• 靜電屏蔽：
  醫療或精密儀器用變壓器需加裝0.1mm銅箔屏蔽層，降低電容耦合干擾（≤0.1pF）。
• 調壓功能：
  需電壓微調時可選有載調壓變壓器（如±5%分接開關）。
• 諧波抑制：
  非線性負載（如變頻器）場景，選Δ/Y接法抑制3次諧波。

五、油浸式隔離變壓器維護建議

1. 日常檢查

• 油位與油質：
  每月檢查油位計，油位應在上下限之間；油色透明無雜質，否則需取樣化驗。
• 溫度監測：
  紅外測溫儀檢測油箱表面溫度，正常≤85℃；超過105℃需停機檢查。
• 噪音與振動：
  異常噪音（如嗡嗡聲變大）可能表明鐵芯松動，振動（≥0.1mm）需檢查緊固件。

2. 定期試驗

• 絕緣電阻測試：
  每年一次，使用500V兆歐表測量繞組間絕緣電阻，應≥500MΩ。
• 油樣分析：
  每3年一次，檢測油中水分（≤35ppm）、擊穿電壓（≥35kV）和酸值（≤0.1mgKOH/g）。
• 直流電阻測試：
  大修后進行，三相不平衡率≤2%（1600kVA以下）或≤1%（1600kVA以上）。

3. 故障處理

• 輕瓦斯報警：
  可能因油位下降或輕微內部故障，需補油并取氣樣分析。
• 重瓦斯跳閘：
  立即停機，檢查油箱內部是否有短路或放電痕跡。
• 油溫過高：
  檢查冷卻系統是否堵塞，或負載是否超限。

六、總結：油浸式隔離變壓器核心優勢與選型邏輯

1. 核心優勢：
   • 高安全性：電氣隔離+油浸防護，雙重保障人員和設備安全。
   • 強適應性：防潮、防塵、抗短路，適應惡劣工業環境。
   • 長壽命：優質材料和油浸冷卻，壽命≥30年。
   • 低維護成本：全密封結構，年維護費用較干式變壓器低20%~30%。
2. 選型邏輯：

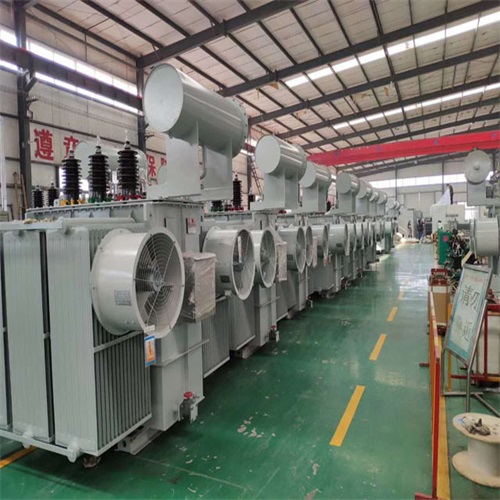

   • 負載類型：恒定負載選自然冷卻，波動負載選強制風冷。
   • 環境條件：高濕度選IP65防護，高溫選H級絕緣。
   • 成本效益：全生命周期成本（初始投資+維護+能耗）低于干式變壓器10%~15%。

建議：

• 工業場景優先選用SG系列油浸式隔離變壓器，滿足GB 1094.1-2013《電力變壓器》和IEC 61558-1《安全隔離變壓器》標準。
• 醫療設備需通過UL 60601-1或EN 60601-1認證，確保漏電流達標。
• 采購時要求供應商提供絕緣電阻、耐壓測試和短路阻抗等關鍵參數報告。
