油浸式礦用變壓器深度解析

油浸式礦用變壓器是專為煤礦、金屬礦山等地下或露天采礦環境設計的特種變壓器，需滿足防爆、防潮、耐沖擊等嚴苛要求。以下從技術特點、關鍵參數、應用場景、選型要點及維護建議五方面展開分析。

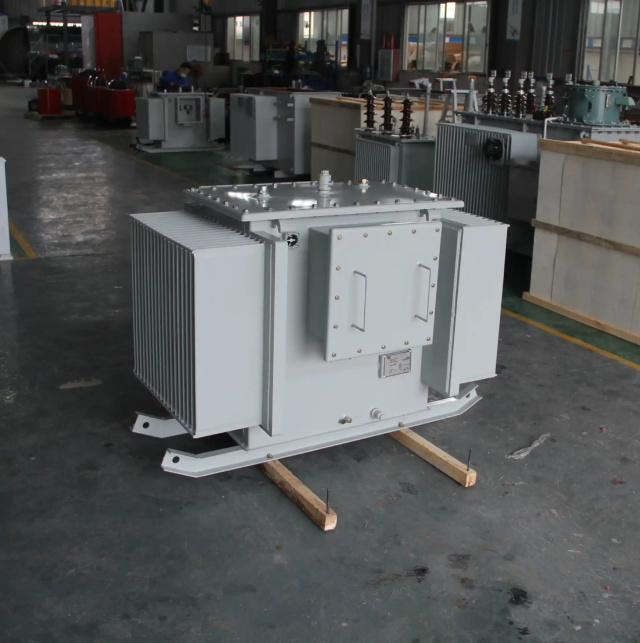

一、油浸式礦用變壓器核心特點

1. 防爆與防護設計

• 防爆結構：
  采用全密封油箱（IP54及以上防護等級），內部壓力通過防爆管或壓力釋放閥自動平衡，避免瓦斯爆炸時油箱破裂引發二次事故。
  • 示例：KBSGZY系列礦用變壓器配備壓力釋放閥，當內部壓力超過0.05MPa時自動泄壓。
• 外殼防護：
  外殼采用高強度鋼板（厚度≥4mm），表面防腐處理（如熱鍍鋅+環氧漆），適應潮濕、腐蝕性氣體環境。

2. 適應惡劣環境

• 防潮性能：
  油箱內填充25#或45#變壓器油，通過真空注油工藝排除氣泡，防止潮氣侵入導致絕緣下降。
  • 測試標準：GB/T 1094.11-2007要求，變壓器在95%濕度環境下運行72小時，絕緣電阻下降率≤10%。
• 抗沖擊能力：
  油箱底部加裝減震墊，內部鐵芯與線圈通過彈性支架固定，耐受采礦設備振動（頻率10~50Hz，加速度≤3g）。

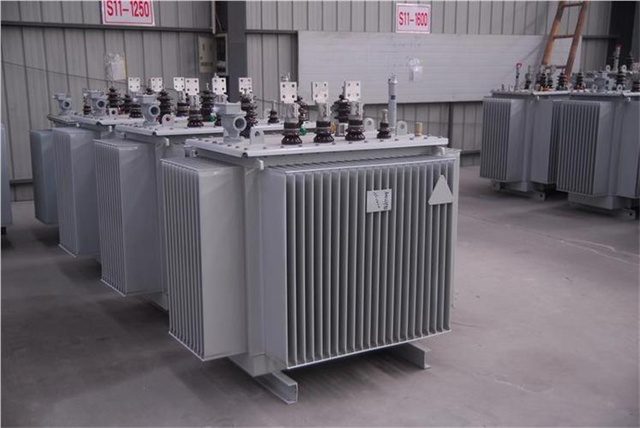

3. 高效散熱與節能

• 散熱設計：
  采用波紋油箱或散熱器片（散熱面積較普通變壓器增加20%~30%），配合油循環系統（自然循環或強迫油循環），確保溫升≤65K（F級絕緣）。
  • 數據對比：礦用變壓器負載損耗較普通變壓器降低5%~8%，適應長時間滿載運行。
• 節能技術：
  選用優質硅鋼片（如30ZH120）和低損耗導線，空載損耗降低15%~20%，符合GB 20052-2020《電力變壓器能效限定值及能效等級》二級能效標準。

二、油浸式礦用變壓器關鍵參數

1. 基礎參數表

2. 性能參數對比（以630kVA為例）

三、油浸式礦用變壓器應用場景

1. 煤礦井下供電

• 需求：
  井下環境潮濕（濕度≥90%）、瓦斯濃度高（爆炸性氣體環境），需防爆、防潮、耐腐蝕。
• 解決方案：
  選用KBSGZY系列隔爆型變壓器，配套瓦斯斷電儀和溫度傳感器，實現瓦斯超限自動斷電。

2. 露天礦山配電

• 需求：
  露天礦區粉塵大、溫差大（-30℃~50℃），需高防護等級和寬溫運行能力。
• 解決方案：
  采用IP65防護等級變壓器，油箱內加裝加熱帶（低溫啟動）和散熱風扇（高溫強化散熱）。

3. 選礦廠動力系統

• 需求：
  負載波動大（如破碎機啟動電流達額定電流6倍），需強過載能力。
• 解決方案：
  配置OFAF強迫油循環風冷系統，短時過載能力提升至1.5倍額定負載。

四、油浸式礦用變壓器選型要點

1. 容量選擇

• 負載計算：
  根據采礦設備功率（如掘進機、提升機）和同時系數（0.7~0.85）確定容量。
  • 示例：某煤礦井下總負載功率為800kW，功率因數0.8，同時系數0.8，則變壓器容量≥800/(0.8×0.8)=1250kVA。
• 冗余設計：
  重要負荷場景（如主通風機）建議容量冗余20%，即選1600kVA變壓器。

2. 電壓等級匹配

• 一次側電壓：
  根據礦區電網電壓選擇6kV或10kV，需與上級變電站匹配。
• 二次側電壓：
  井下設備常用0.69kV（三相）或0.4kV（三相四線），需與負載電壓一致。

3. 防護與防爆等級

• 煤礦井下：
  必須選用ExdI Mb或Exd[ib]I Mb防爆等級，外殼耐壓≥1MPa。
• 金屬礦山：
  可選ExdIICT4防爆等級（適應氫氣、乙炔等可燃性氣體）。

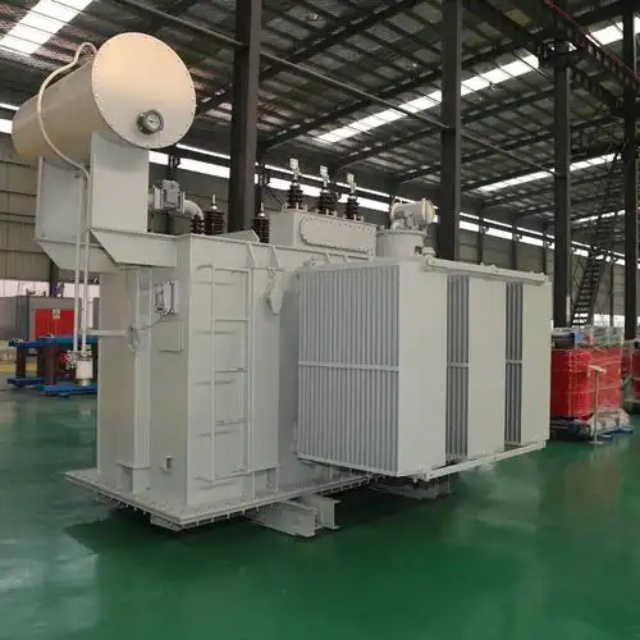

4. 冷卻方式選擇

• 小容量變壓器（≤500kVA）：
  采用ONAN自然油循環自冷，成本低、維護簡單。
• 大容量變壓器（≥800kVA）：
  采用ONAF或OFAF風冷，避免溫升過高導致絕緣老化。

五、油浸式礦用變壓器維護建議

1. 日常巡檢

• 油位檢查：
  通過油位計確認油量在標準范圍內（油位過低需補油，過高需放油）。
• 溫度監測：
  紅外測溫儀檢測油箱表面溫度，正常≤85℃，超過105℃需停機檢查。
• 噪音與振動：
  異常噪音（如嗡嗡聲變大）或振動（≥0.1mm）可能表明鐵芯松動或線圈短路。

2. 定期試驗

• 絕緣電阻測試：
  每年一次，使用2500V兆歐表測量高壓對地絕緣電阻，應≥500MΩ。
• 油樣化驗：
  每2年一次，檢測油中水分（≤35ppm）、擊穿電壓（≥40kV）和酸值（≤0.1mgKOH/g）。
• 直流電阻測試：
  大修后進行，三相不平衡率≤2%（1600kVA以下）或≤1%（1600kVA以上）。

3. 故障處理

• 輕瓦斯動作：
  可能因油位下降或輕微內部故障，需檢查油位并取氣樣分析。
• 重瓦斯跳閘：
  立即停機，檢查油箱內部是否有短路或放電痕跡，必要時返廠維修。
• 油溫過高：
  檢查冷卻系統是否堵塞，或負載是否超限。

六、總結：油浸式礦用變壓器核心優勢與選型邏輯

1. 核心優勢：
   • 高安全性：防爆、防潮、耐沖擊，適應惡劣礦區環境。
   • 長壽命：優質材料和工藝，壽命≥25年。
   • 強過載能力：短時過載1.5倍額定負載，適應負載波動。
   • 低維護成本：全密封結構，年維護費用較干式變壓器低30%。
2. 選型邏輯：
   • 負載特性：恒定負載選ONAN冷卻，波動負載選ONAF/OFAF。
   • 環境條件：高濕度選IP65防護，高瓦斯濃度選Exd[ib]I Mb防爆。
   • 成本效益：全生命周期成本（初始投資+維護+能耗）低于干式變壓器15%~20%。

建議：

• 新建礦區優先選用KBSGZY系列礦用變壓器，滿足GB 3836.1-2021《爆炸性環境》和MT/T 154.2-2019《煤礦用電設備產品型號編制方法》要求。
• 改造項目需評估現有變壓器房空間，必要時定制非標尺寸（如高度降低10%以適應低矮巷道）。
• 采購時要求供應商提供防爆合格證、煤安標志（MA）和第三方檢測報告（如短路阻抗、溫升試驗數據）。
