S22型油浸式變壓器是一種高效、節能的電力設備，廣泛應用于配電系統、工業領域及農村地區。以下是對其技術參數、特點、應用場景及市場情況的詳細解析：

　　一、技術參數

　　額定容量：

　　覆蓋范圍：30kVA至2500kVA，滿足不同場景的用電需求。

　　常見型號：S22-M-30、S22-M-50、S22-M-630、S22-M-1000直至S22-M-2500。

　　電壓等級：

　　主推電壓組合：10kV/0.4kV及6kV/0.4kV，適用于中低壓配電系統。

　　高壓分接范圍：支持±5%或±2×2.5%的分接調整，靈活適應電網電壓波動。

　　相數與頻率：

　　相數：均為三相設計，確保電力傳輸?shù)姆€(wěn)定性和效率。

　　頻率：50Hz，符合國內電網標準。

　　能效等級：

　　符合國家一級能效標準，節能效果顯著。

　　相比S13變壓器，空載損耗降低20%，負載損耗降低28%;相比S20變壓器，空載損耗降低10%，負載損耗降低10%。

　　性能參數：

　　空載損耗：以S22-1000kVA為例，空載損耗為665W(S13為830W，S20為745W)。

　　負載損耗：S22-1000kVA負載損耗為7415W(S13為10300W，S20為8240W)，有效降低運行成本。

　　空載電流：隨容量增加而降低，如S22-630kVA空載電流為0.7%，確保低壓側電流在合理范圍內。

　　短路阻抗：范圍：4%~6.5%，具體值依型號而定(如S22-630kVA為6.5%)。短路阻抗是變壓器的重要參數，影響短路電流大小和并聯運行條件。

　　絕緣水平：

　　使用高可靠性絕緣材料和絕緣油，確保設備在惡劣環境下的安全運行。

　　絕緣等級為A級，最高允許溫度為105℃。

　　溫升限值：

　　油浸式變壓器采用A級絕緣，最高溫度不超過105℃。

　　上層油溫不得超過45℃，以防止油的老化和絕緣性能下降。

　　二、結構與設計特點

　　鐵芯結構：

　　采用三角結構設計，有效減少磁漏損和噪音，提高變壓器效率和運行穩定性。

　　繞組形式：

　　雙繞組設計，高低壓繞組均沉浸在絕緣油中，確保良好的絕緣性能和散熱效果。

　　冷卻方式：

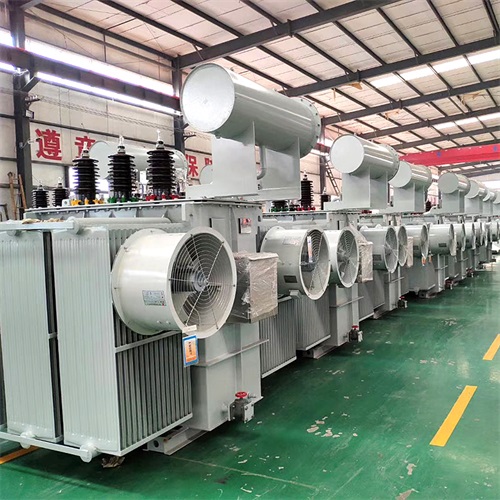

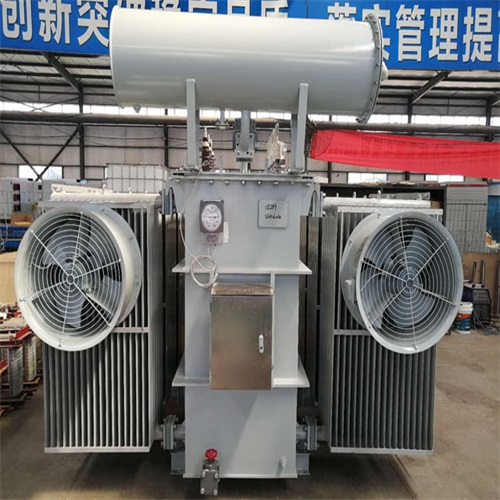

　　主要為自然冷卻(AN)或自冷(AF)，部分型號采用永磁式風扇冷卻系統，提高散熱效率。

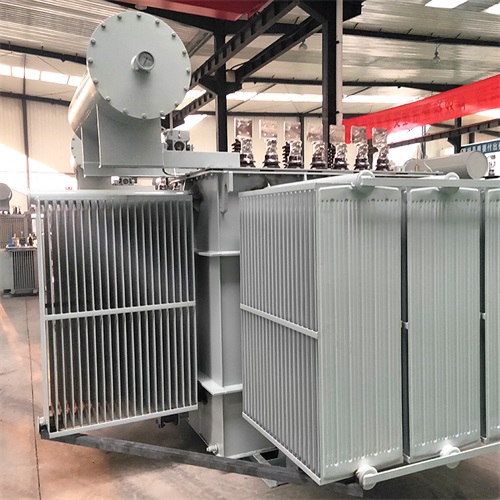

　　油箱與密封：

　　全密封波紋油箱設計，免維護，有效防止水分、灰塵等雜質進入變壓器內部。

　　油箱表面噴涂防銹漆及面漆，適應戶外安裝環境。

　　三、應用場景

　　配電系統：

　　廣泛應用于城市電網、農村電網等配電系統，為各類用電設備提供穩定、可靠的電力供應。

　　工業領域：

　　適用于冶金、化工、紡織等工業領域，為大型電機、生產線等設備提供電力支持。

　　農村地區：

　　在農村地區，S22型油浸式變壓器為農田灌溉、鄉村企業等提供電力，促進農村經濟發展。

　　四、市場情況

　　主要生產廠商：

　　國內多家知名變壓器生產企業均生產S22型油浸式變壓器，如中電電氣、山東達馳、順特電氣等。

　　市場價格：

　　S22型油浸式變壓器的價格因額定容量、電壓等級、生產廠商等因素而異。一般來說，額定容量越大，價格越高。

　　用戶評價：

　　S22型油浸式變壓器以其高效、節能、安全、可靠的特點，受到廣大用戶的青睞。用戶普遍反映其運行穩定、維護方便、節能效果顯著。

　　五、選型與維護建議

　　選型建議：

　　根據實際用電需求選擇合適的額定容量和電壓等級。

　　優先考慮能效等級高的產品，以降低運行成本。

　　根據安裝環境選擇合適的冷卻方式和防護等級。

　　維護建議：

　　定期檢查變壓器的絕緣性能、油位、油溫等參數。

　　清理變壓器表面的灰塵和污垢，確保散熱通道暢通。

　　定期進行預防性試驗，如交流耐壓試驗、局部放電測試等，及時發現并處理潛在故障。
