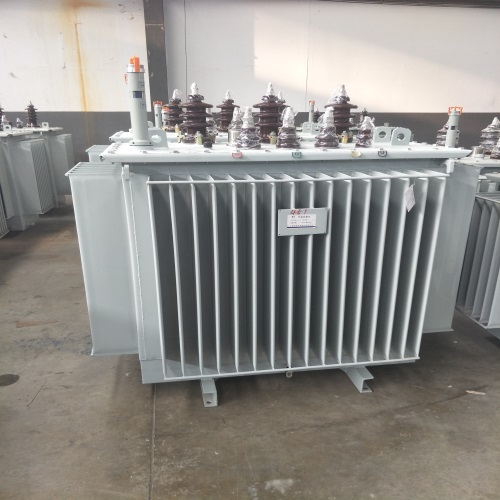

S20油浸式變壓器技術參數手冊

一、產品型號與執行標準

• 型號說明：S20-M-□/10（或6），例如S20-M-630/10表示額定容量為630kVA，高壓側電壓為10kV。
• 執行標準：GB1094.1-5《電力變壓器》、GB/T6451《三相油浸式電力變壓器技術參數和要求》。

二、額定參數

1. 額定容量：
   • 覆蓋范圍：30kVA至2500kVA，如30、50、630、1000、2000kVA等。
2. 電壓等級：
   • 高壓側：10kV（或6kV）。
   • 低壓側：0.4kV。
   • 分接范圍：支持±5%或±2×2.5%的分接調整。
3. 相數與頻率：
   • 相數：三相。
   • 頻率：50Hz。
4. 連接組標號：
   • Dyn11或Yyn0，根據需求選擇。

三、性能參數

四、結構與設計

1. 鐵芯：
   • 采用高導磁冷軋硅鋼片，全斜接縫疊積式，心式結構，有效減少磁漏損和噪音。
2. 繞組：
   • 高壓繞組：多層圓筒式結構，具有對應分接電壓要求的抽頭。
   • 低壓繞組：箔式或圓筒式，采用瓦楞油道設計，不浸漆工藝，提高機械強度和抗短路能力。
3. 油箱：
   • 全密封波紋油箱，無儲油柜，表面噴涂防銹漆及面漆。
   • 波紋片具有呼吸功能，補償油體積變化，適應溫度升降。
4. 冷卻方式：
   • 主要為自然冷卻（AN）或自冷（AF），部分型號支持強迫油循環冷卻，提高散熱效率。

五、絕緣與溫升

1. 絕緣等級：
   • A級，最高允許溫度為105℃。
2. 溫升限值：
   • 頂層油溫升：≤55K。
   • 繞組平均溫升：≤65K（用電阻法測量）。

六、安全保護與監測

1. 壓力釋放閥：
   • 30~2000kVA變壓器配備，當內部壓力達到35kPa時動作，釋放壓力或報警。
2. 測溫裝置：
   • 800kVA及以上變壓器裝有信號溫度計和瓦斯繼電器，支持溫度跳閘或報警。
3. 氣體繼電器：
   • 接點容量不小于66VA，動作于報警或跳閘，確保變壓器安全運行。

七、環境適應性

• 海拔高度：不超過1000m（特殊需求可定制）。
• 環境溫度：-40℃~+40℃（可根據用戶需求提供特殊環境型號）。
• 防護等級：適應戶外安裝，具有防潮、防塵、防腐設計。

八、試驗與驗收

1. 例行試驗：
   • 繞組電阻測量、電壓比測量、空載損耗及空載電流測量、負載損耗及短路阻抗測量、工頻耐壓試驗等。
2. 型式試驗：
   • 溫升試驗、雷電沖擊試驗、聲級測定等（首批生產或結構變更時進行）。
3. 驗收標準：
   • 符合GB 1094系列標準，試驗數據合格，外觀無損壞，附件齊全。

九、包裝、運輸與儲存

1. 包裝：
   • 木箱或鐵箱包裝，符合GB/T 13384標準，標明產品名稱、型號及防潮標識。
2. 運輸：
   • 采取防震、防潮措施，避免劇烈振動及傾倒，確保設備安全到達現場。
3. 儲存：
   • 儲存于干燥、通風的室內環境，避免陽光直射及腐蝕性氣體侵蝕，保持設備性能穩定。

十、售后服務

• 質量保證期：
  • 投運后12個月，或到貨后18個月（以先到者為準）。
  • 在質量保證期內，因產品質量問題導致的故障，乙方負責免費維修或更換。
• 售后服務：
  • 提供7×24小時技術支持，接到甲方通知后4小時內響應，48小時內到達現場（國內）。
  • 免費提供技術培訓，包括安裝調試、運行維護及故障處理等內容，確保用戶能夠熟練使用和維護設備。
