SCB14干式變壓器參數標準解析

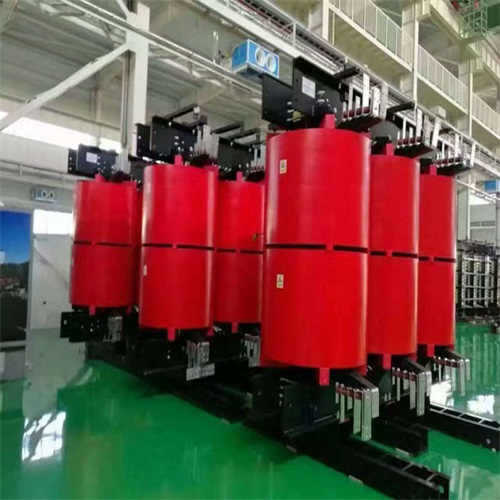

SCB14干式變壓器是一種采用環氧樹脂澆注絕緣、低損耗設計的配電變壓器，符合國家一級能效標準（GB 20052-2020），廣泛應用于工業、商業及民用建筑領域。以下從性能參數、技術標準、關鍵特性及選型建議四方面詳細解析其參數標準。

一、SCB14干式變壓器核心性能參數

1. 基礎參數表

2. 損耗與效率參數（以630kVA為例）

二、SCB14干式變壓器技術標準

1. 國家標準與認證

• GB 1094.11-2007：干式電力變壓器技術參數和要求，規定溫升、絕緣水平、短路阻抗等核心指標。
• GB 20052-2020：電力變壓器能效限定值及能效等級，SCB14需滿足一級能效（空載損耗≤620W/630kVA）。
• GB/T 10228-2015：干式電力變壓器技術參數和要求，明確防護等級、噪音限值等。
• 認證要求：通過CCC認證、節能認證，部分出口產品需符合IEC 60076-11或UL 1561標準。

2. 關鍵技術指標

• 溫升限值：
  F級絕緣線圈溫升≤100K，H級≤125K（環境溫度40℃時，線圈最高溫度≤180℃）。
• 短路阻抗：
  630kVA及以下變壓器短路阻抗≥4%，1000kVA及以上≥6%，確保短路時限流能力。
• 噪音水平：
  自然冷卻時≤55dB（1米處），風冷時≤60dB（符合GB/T 1094.10-2003）。
• 過載能力：
  符合GB/T 17211-1998，短時過載可達1.5倍額定容量（持續2小時）。

三、SCB14干式變壓器關鍵特性

1. 高效節能

• 鐵芯材料：
  采用高導磁冷軋硅鋼片（如30ZH120），單位損耗≤1.05W/kg（50Hz，1.5T），較普通硅鋼片降低30%。
• 線圈設計：
  多層圓筒式或分段圓筒式結構，導線截面積增加10%~15%，降低電阻損耗。
• 能效優勢：
  全生命周期（20年）內，SCB14較SCB10變壓器節能約15萬度電（以630kVA為例，年運行8000小時，電價0.6元/kWh）。

2. 安全可靠

• 絕緣系統：
  環氧樹脂澆注絕緣，耐電弧、耐腐蝕，局部放電≤5pC，壽命≥30年。
• 防護設計：
  可選IP23防護等級，防止直徑≥12.5mm的固體異物進入，適應多塵環境。
• 溫度保護：
  配備PT100溫度傳感器和溫控儀，超溫報警（130℃）、跳閘（150℃）雙重保護。

3. 環境適應性

• 防火防爆：
  環氧樹脂絕緣材料自熄特性（氧指數≥32），符合GB 8624-2012 B1級難燃標準。
• 防潮性能：
  可在相對濕度≤95%環境下長期運行，絕緣電阻下降率≤5%/年。
• 抗諧波能力：
  Zyn11接法可抑制3次諧波（零序阻抗降低至普通Dyn11的1/3），適應非線性負載。

四、SCB14干式變壓器選型建議

1. 容量選擇

• 負載計算：
  根據負載功率（kW）和功率因數（cosφ）確定容量：

• 示例：負載功率400kW，cosφ=0.8，負載率0.8，則容量≥400/(0.8×0.8)=625kVA，選標準容量630kVA。
• 冗余設計：
  重要負載（如數據中心）建議容量冗余20%，即選800kVA變壓器。

2. 電壓與接法選擇

• 電壓匹配：
  一次側電壓需匹配電網（如10kV），二次側電壓根據負載需求（如0.4kV三相四線）。
• 接法推薦：
  • 普通負載：Dyn11（抑制3次諧波，中性線電流≤1.73倍相電流）。
  • 非線性負載（如UPS、變頻器）：Zyn11（零序阻抗低，諧波抑制效果好）。
  • 單相負載為主：Yyn0（需限制中性線電流≤25%額定電流）。

3. 防護與冷卻方式

• 防護等級：
  • 室內干燥環境：IP00（需配變壓器柜）。
  • 潮濕或多塵環境：IP23（直接暴露安裝）。
• 冷卻方式：
  • 負載率≤65%：自然冷卻（AN），成本低、噪音小。
  • 負載率＞65%：風冷（AF），提升容量30%~50%。

4. 特殊需求配置

• 溫控系統：
  標配三組溫控探頭（高壓A/B/C相），可選配RS485通信接口，實現遠程監控。
• 應急風機：
  高溫時自動啟動風機（如110℃啟動，100℃停止），延長變壓器過載能力。
• 防護外殼：
  戶外安裝需配IP54防護等級的金屬柜體，頂部帶防雨檐，底部帶進線孔。

五、總結：SCB14干式變壓器核心優勢與選型邏輯

1. 核心優勢：
   • 超低損耗：符合一級能效標準，空載損耗較SCB10降低30%。
   • 高可靠性：環氧樹脂絕緣+溫度保護，壽命≥30年。
   • 強適應性：防潮、防火、抗諧波，適應復雜工況。
   • 低維護成本：全密封結構，年維護費用較油浸式變壓器低50%。
2. 選型邏輯：
   • 負載特性：恒定負載選自然冷卻，波動負載選風冷。
   • 環境條件：高濕度選IP23防護，諧波負載選Zyn11接法。
   • 成本效益：全生命周期成本（初始投資+維護+能耗）低于SCB10變壓器20%~25%。

建議：

• 新建項目優先選用SCB14系列，滿足GB 20052-2020一級能效和綠色建筑標準。
• 改造項目需評估現有變壓器房空間，SCB14高度較SCB10降低10%~15%，適應低矮機房。
• 采購時要求供應商提供能效檢測報告、局部放電測試數據和溫升試驗曲線。
