S22油浸式節能變壓器技術解析

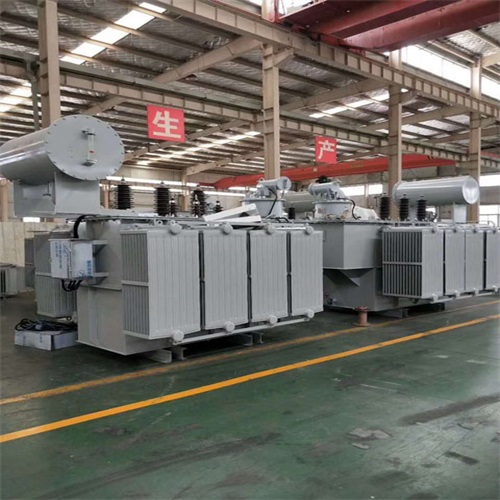

S22油浸式節能變壓器是依據GB 20052《電力變壓器能效限定值及能效等級》標準設計的新一代高效節能產品，能效等級達到一級能效（空載損耗和負載損耗較S20系列進一步降低約5%~8%）。其采用超低損耗硅鋼片、自粘性換位導線及優化電磁設計，廣泛應用于電網公司、工業企業和商業建筑等場景，助力碳達峰與碳中和目標。

一、技術參數

1. 額定參數

2. 性能參數

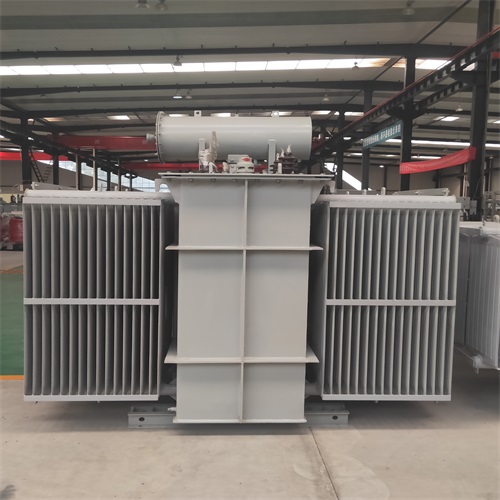

3. 結構參數

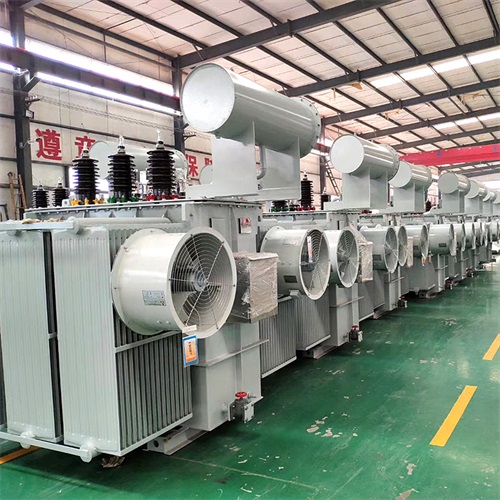

二、技術優勢

1. 超高效節能
   • 采用B30R120超低損耗硅鋼片，鐵損降低20%。
   • 自粘性換位導線減少渦流損耗，負載損耗降低15%。
   • 優化電磁設計，空載電流降低50%（相比S13系列）。
2. 環保安全
   • 絕緣油為天然酯類油（如FR3），生物降解率>98%，閃點≥300℃。
   • 全密封結構防止油液泄漏，避免環境污染。
   • 符合歐盟RoHS指令，無鉛、無鎘。
3. 高可靠性
   • 油箱采用激光焊接工藝，耐壓≥70kPa，無滲漏風險。
   • 儲油柜設呼吸器，吸附潮氣，延長絕緣油壽命至20年。
   • 抗短路能力提升30%（通過IEC 60076-5短路試驗）。
4. 智能兼容
   • 預留光纖測溫接口，支持分布式溫度監測（DTS）。
   • 可選配智能電表，實現遠程抄表、諧波分析。
   • 支持Modbus-TCP/IEC 61850通信協議，對接智能電網。

三、應用場景

1. 電力系統
   • 場景：智能變電站、分布式能源接入點。
   • 需求：高能效、低損耗，適配新能源發電波動。
2. 工業領域
   • 場景：鋼鐵廠、石化廠、數據中心。
   • 需求：抗諧波、抗短路，支持連續運行。
3. 商業建筑
   • 場景：超高層建筑、大型商業綜合體。
   • 需求：低噪音、緊湊設計，節省空間。
4. 新能源領域
   • 場景：光伏電站、風電場、儲能電站。
   • 需求：耐受電壓波動，兼容逆變器輸出。

四、選型指南

1. 容量選擇
   • 根據負載功率因數（通常0.8~0.9）計算容量：
     變壓器容量 ≥ 負載有功功率 / (0.8 × 功率因數)
     （例如：負載有功功率500kW，建議選630kVA變壓器）
2. 能效優先
   • 長期運行（>8小時/天）場景優先選S22，短期運行可選S20以降低成本。
3. 環境適配
   • 高濕環境（如南方地區）：選全密封結構，配自動除濕裝置。
   • 高海拔地區（>1000m）：需降容使用，或選加強絕緣型。
   • 腐蝕環境：采用316L不銹鋼油箱或噴涂氟碳漆。
4. 特殊需求
   • 諧波治理：配置電抗器或選用K系數變壓器（如K22）。
   • 消防要求：選難燃絕緣油（如β油），配火災報警接口。

五、安裝與維護

1. 安裝要求
   • 室內/室外安裝，環境溫度-25℃~+40℃，海拔≤1000m（高海拔需降容）。
   • 基礎水平度偏差≤1mm/m，油箱底部距地面≥300mm。
   • 通風良好，進出風口間距≥1m，避免陽光直射。
2. 日常檢查
   • 油位計指示正常，油溫≤80℃。
   • 壓力釋放閥無滲漏，氣體繼電器無報警。
   • 絕緣電阻≥500MΩ（用2500V兆歐表測量）。
3. 定期維護
   • 每1-3年取油樣化驗，檢測耐壓值、微水含量。
   • 每5年清洗油箱，更換密封墊圈。
   • 每10年進行返廠大修，包括繞組絕緣檢測、鐵芯緊固。

六、典型故障處理

注：本技術解析適用于標準配置S22油浸式節能變壓器，特殊需求（如防腐、防爆、非標電壓）需定制化設計。具體參數以制造商提供的型式試驗報告為準。在選型、安裝和維護過程中，需嚴格遵循制造商的技術要求和安全規范。
