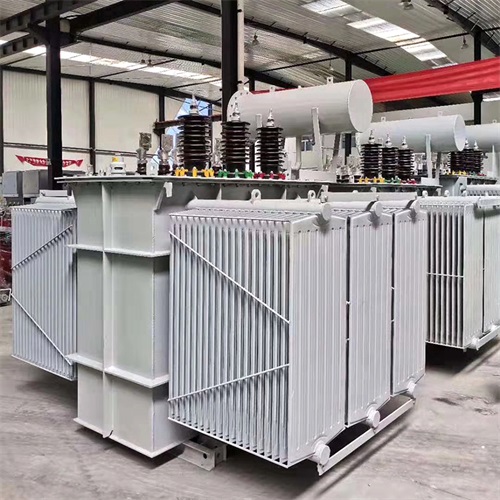

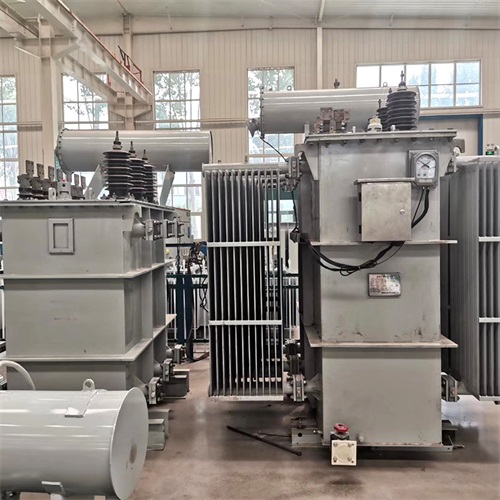

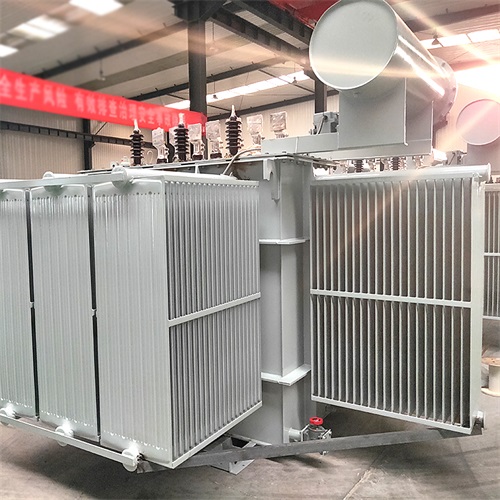

S20油浸式配電變壓器技術解析

S20油浸式配電變壓器是新一代高效節能變壓器，符合GB 20052《電力變壓器能效限定值及能效等級》標準，能效等級達到一級能效（空載損耗和負載損耗較S13系列降低約15%）。其采用優質硅鋼片、低損耗導線及先進工藝制造，廣泛應用于電力系統、工業領域及商業建筑等場景。

一、技術參數

1. 額定參數

2. 性能參數

3. 結構參數

二、技術優勢

1. 高效節能
   • 采用高導磁硅鋼片（如B27R090）和低損耗導線，空載損耗比S13降低10%~15%。
   • 負載損耗優化設計，適用于長期運行場景（如工業負載、商業照明）。
2. 環保安全
   • 絕緣油為25#或45#變壓器油，可回收再生，符合歐盟RoHS指令。
   • 全密封結構防止油液泄漏，避免環境污染。
3. 高可靠性
   • 油箱采用激光焊接工藝，耐壓≥50kPa，無滲漏風險。
   • 儲油柜設呼吸器，吸附潮氣，延長絕緣油壽命。
4. 智能兼容
   • 預留溫度傳感器接口（PT100），支持接入智能監控系統（SCADA）。
   • 可選配油位計、油溫表，實現遠程監測。

三、應用場景

1. 電力系統
   • 場景：變電站、配電房、環網柜。
   • 需求：高可靠性、低損耗，適配智能電網。
2. 工業領域
   • 場景：冶金、化工、紡織廠。
   • 需求：抗短路能力強，耐受諧波干擾。
3. 商業建筑
   • 場景：購物中心、寫字樓、酒店。
   • 需求：低噪音、緊湊設計，節省空間。
4. 新能源領域
   • 場景：光伏電站、風電場。
   • 需求：耐受電壓波動，兼容逆變器輸出。

四、選型指南

1. 容量選擇
   • 根據負載功率因數（通常0.8~0.9）計算容量：
     變壓器容量 ≥ 負載有功功率 / (0.8 × 功率因數)
     （例如：負載有功功率500kW，建議選630kVA變壓器）
2. 能效優先
   • 長期運行（>8小時/天）場景優先選S20，短期運行可選S13以降低成本。
3. 環境適配
   • 高濕環境（如南方地區）：選全密封結構，配自動除濕裝置。
   • 高海拔地區（>1000m）：需降容使用，或選加強絕緣型。
4. 特殊需求
   • 諧波治理：配置電抗器或選用K系數變壓器（如K20）。
   • 消防要求：選難燃絕緣油（如β油），配火災報警接口。

五、安裝與維護

1. 安裝要求
   • 室內/室外安裝，環境溫度-25℃~+40℃，海拔≤1000m（高海拔需降容）。
   • 基礎水平度偏差≤1mm/m，油箱底部距地面≥300mm。
2. 日常檢查
   • 油位計指示正常，油溫≤85℃。
   • 壓力釋放閥無滲漏，氣體繼電器無報警。
   • 絕緣電阻≥200MΩ（用2500V兆歐表測量）。
3. 定期維護
   • 每1-3年取油樣化驗，檢測耐壓值、微水含量。
   • 每5年清洗油箱，更換密封墊圈。

六、典型故障處理

注：本技術解析適用于標準配置S20油浸式配電變壓器，特殊需求（如防腐、防爆、非標電壓）需定制化設計。具體參數以制造商提供的型式試驗報告為準。
