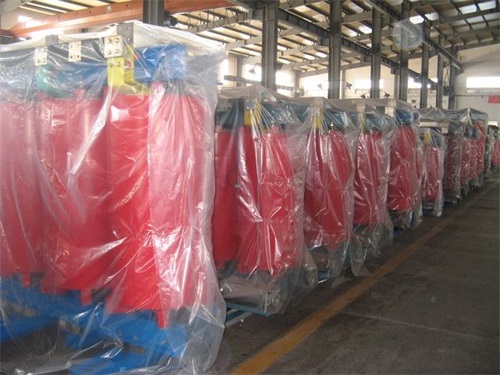

干式變壓器按絕緣等級可分為B級、F級、H級、C級等，國外有些國家在H級和C級之間還設有一個N級。

　　干式變壓器按絕緣介質和制造工藝可分為浸漬式、環氧樹脂型澆注式、環氧絕介質和制何繞包式(又稱繞式樹脂包封)等分類

　　在干式變壓器中，空氣自冷又分為非封閉式(開啟式)和封閉式兩種。環氧樹后注又可分為帶填料的厚絕緣澆注和用玻璃纖維加強的薄絕緣澆注兩種，即樹加填料澆注和樹脂澆注氧樹注變壓的主導產品可分為填料的材料以石英粉為填料的真空澆注型產品。因石英粉為填料的環氧樹脂產品的機械強度有所降低，所以用石英粉為填料澆注外包封厚度通常為6-12mm，通稱厚絕，散熱能力較差。由于樹脂加石英粉后，減少了樹脂用量，可使干式變壓器的生產成本相對降低.

　　電力變壓器設計的基本原理

　　當開關晶體管Tr ton時,電力變壓器初級Np有電流 Ip,并將能量儲存于其中(E = LpIp / 2).由于Np與Ns極性相反,此時二極管D反向偏壓而截止,無能量傳送到負載.當開關Tr off 時,由楞次定律: (e = -N△Φ/△T)可知,電力變壓器原邊繞組將產生一反向電勢,此時二極管D正向

　　導通,負載有電流IL流通.反激式轉換器之穩態波形

　　導通時間 ton的大小將決定Ip、Vce的幅值:

　　Vce max = VIN / 1-Dmax

　　VIN: 輸入直流電壓 ; Dmax : 最大工作周期

　　Dmax = ton / T

　　由此可知,想要得到低的集電極電壓,必須保持低的Dmax,也就是Dmax<0.5,在實際應用中通常取Dmax = 0.4,以限制Vcemax ≦ 2.2VIN.

　　開關管Tr on時的集電極工作電流Ie,也就是原邊峰值電流Ip為: Ic = Ip = IL / n. 因IL = Io,故當Io一定時,匝比 n的大小即決定了Ic的大小,上式是按功率守恒原則,原副邊安匝數 相等 NpIp = NsIs而導出. Ip亦可用下列方法表示:

　　Ic = Ip = 2Po / (η*VIN*Dmax)η: 轉換器的效率

　　公式導出如下:

　　輸出功率 : Po = LIp2η / 2T

　　輸入電壓 : VIN = Ldi / dt設 di = Ip,且 1 / dt = f / Dmax,則:

　　VIN = LIpf / Dmax 或 Lp = VIN*Dmax / Ipf

　　則Po又可表示為 :

　　Po = ηVINf DmaxIp2 / 2f Ip = 1/2ηVINDmaxIp

　　∴Ip = 2Po / ηVINDmax

　　上列公式中 :

　　VIN : 最小直流輸入電壓 (V)

　　Dmax : 最大導通占空比

　　Lp : 電力變壓器初級電感 (mH)

　　Ip : 電力變壓器原邊峰值電流 (A)

　　f : 轉換頻率 (KHZ)
