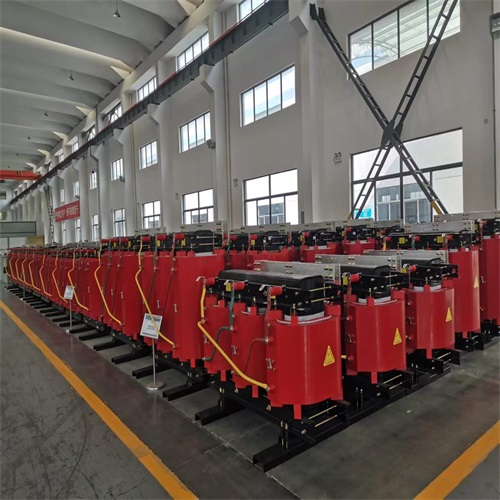

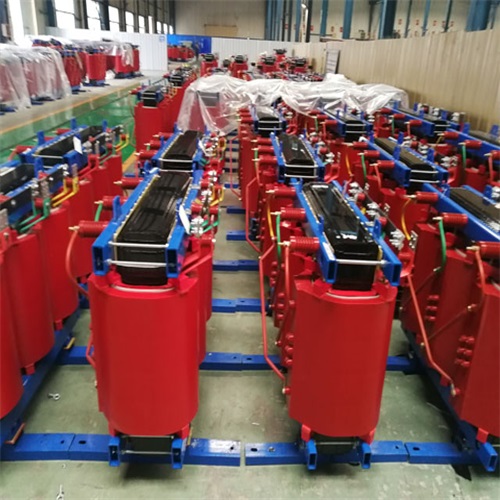

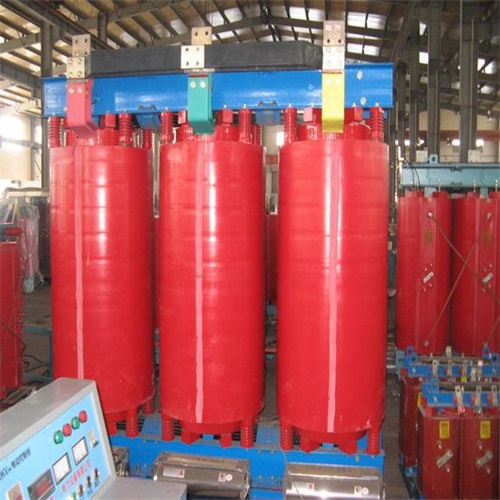

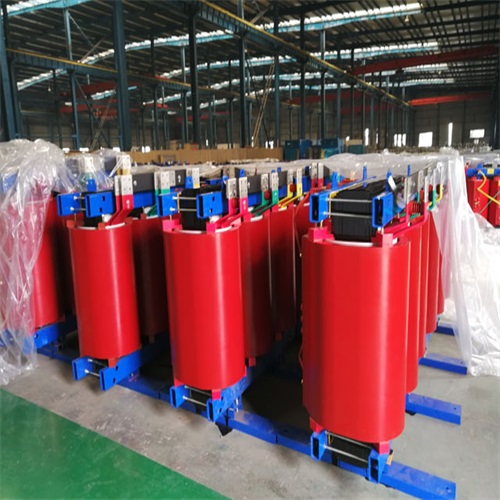

SCB18變壓器是一種樹脂澆注干式變壓器，屬于新一代節能環保型電力設備，廣泛應用于室內配電系統(如商業建筑、工業廠房、數據中心等)。以下從技術特點、性能優勢、應用場景、選型要點及維護注意事項五個方面進行詳細解析：

　　一、技術特點

　　1. 絕緣與冷卻方式

　　絕緣材料：

　　采用環氧樹脂澆注工藝，將高壓繞組、低壓繞組及鐵芯完全密封在樹脂中，形成無間隙、高機械強度的絕緣結構。

　　樹脂層厚度通常≥3mm，耐電強度≥20kV/mm，遠高于傳統空氣絕緣。

　　冷卻方式：

　　自然空氣冷卻(AN)：依靠繞組表面與空氣的對流散熱，適用于負載率≤60%的場景。

　　強迫空氣冷卻(AF)：通過外置風機強制通風，散熱效率提升30%-50%，適用于短期過載或高溫環境。

　　2. 結構與設計

　　繞組結構：

　　高壓繞組：采用分段圓筒式或層式結構，分段間通過樹脂澆注形成絕緣屏障，減少局部放電。

　　低壓繞組：多為箔式結構，電流分布均勻，附加損耗低。

　　鐵芯設計：

　　采用低損耗冷軋硅鋼片(如30ZH120)，疊片厚度0.23-0.27mm，接縫采用階梯式結構，降低空載損耗。

　　鐵芯表面涂覆絕緣漆，減少渦流損耗，噪音≤50dB(距變壓器1m處)。

　　3. 防護等級

　　外殼防護：

　　標準配置IP20(防觸電、防直徑≥12.5mm固體異物)，可選配IP23(防淋水)或IP31(防塵)。

　　外殼材質為鍍鋅鋼板或不銹鋼，厚度≥1.5mm，耐腐蝕性強。

　　二、性能優勢

　　1. 節能環保

　　損耗低：

　　空載損耗比GB/T 10228-2015標準降低10%-15%，負載損耗降低5%-8%。

　　示例：800KVA SCB18變壓器空載損耗約1.2kW(傳統SCB10型約1.5kW)，年節電量約2600kWh(按8000小時運行計算)。

　　無污染：

　　樹脂絕緣層無油漬滲漏風險，無需配置事故油池，符合綠色建筑標準。

　　2. 安全可靠

　　防火性能：

　　樹脂燃點>300℃，阻燃等級達F1級(GB/T 1094.11-2022)，適用于消防要求高的場所(如醫院、學校)。

　　過載能力：

　　短期過載(2小時)可達1.5倍額定容量，長期過載(24小時)可達1.3倍，適應負載波動。

　　3. 維護簡便

　　免維護設計：

　　無油、無呼吸器、無瓦斯繼電器，無需定期換油或濾油。

　　僅需每3年清理外殼灰塵，檢查風機運行狀態(強迫風冷型)。

　　三、應用場景

　　1. 商業建筑

　　適用場景：購物中心、寫字樓、酒店等室內配電室。

　　優勢：

　　噪音低(≤50dB)，不影響辦公環境。

　　體積小(同容量比油浸式小30%)，節省空間。

　　安裝便捷，無需基礎施工或防火隔離。

　　2. 工業領域

　　適用場景：電子廠、制藥廠、精密儀器車間等對環境潔凈度要求高的場所。

　　優勢：

　　無油污染，避免對產品造成化學污染。

　　抗短路能力強(短路阻抗6%-10%)，適應電機啟動沖擊。

　　3. 新能源與數據中心

　　適用場景：光伏發電站、風電場、數據中心UPS系統。

　　優勢：

　　高效節能(效率≥98%)，降低運營成本。

　　防護等級高(IP31)，適應惡劣環境(如沿海高鹽霧地區)。

　　四、選型要點

　　1. 容量匹配

　　計算方法：

　　根據負載功率(kW)和功率因數(cosφ)計算視在功率(KVA)：

　　S= cos?×ηP

　　(η為變壓器效率，取0.98-0.99)

　　示例：負載功率600kW，功率因數0.85，則需變壓器容量：

　　S= 0.85×0.98600 ≈720KVA，建議選擇800KVA并預留20%余量。

　　2. 電壓等級

　　高壓側：常見10kV、20kV，需與電網接入電壓匹配。

　　低壓側：通常0.4kV(400V)，可選0.69kV或1.14kV(特殊需求)。

　　3. 冷卻方式選擇

　　自然冷卻(AN)：適用于負載穩定、環境溫度≤40℃的場景。

　　強迫風冷(AF)：適用于負載波動大或環境溫度高(如熱帶地區)，但需增加風機噪音(約55dB)。

　　4. 品牌與質量

　　認證標準：

　　優先選擇通過CQC節能認證、IEC 60076或GB/T 10228認證的產品。

　　關鍵部件：

　　樹脂材料：選用進口環氧樹脂(如亨斯邁、道康寧)，耐溫等級≥180℃。

　　硅鋼片：采用寶鋼、武鋼等低損耗牌號(如30ZH120、30Q130)。

　　五、維護注意事項

　　1. 日常檢查

　　溫度監測：

　　頂層繞組溫度≤100℃(強迫風冷型≤110℃)，溫升≤80K(樹脂絕緣極限溫度140℃)。

　　噪音檢測：

　　運行噪音應≤55dB(距變壓器1m處)，異常噪音可能暗示鐵芯松動或繞組變形。

　　2. 定期試驗

　　絕緣電阻測試：

　　每2年用2500V兆歐表測量繞組對地絕緣電阻，≥100MΩ(20℃時)為合格。

　　直流電阻測試：

　　每3年測量繞組直流電阻，三相不平衡率≤2%(銅繞組)或≤4%(鋁繞組)。

　　3. 故障處理

　　局部放電：

　　若檢測到局部放電量>5pC(GB/T 1094.3-2017)，需立即停機檢查樹脂層是否有裂紋。

　　風機故障：

　　強迫風冷型變壓器風機停轉時，負載率需降至60%以下，避免過熱損壞。

　　六、典型案例

　　某數據中心項目：

　　配置4臺1600KVA SCB18變壓器(強迫風冷型)，為IT設備供電，負載率75%，年耗電量約1050萬kWh。

　　通過智能溫控系統(根據負載自動啟停風機)，年節電量達15%，投資回收期僅2.3年。

　　總結

　　SCB18變壓器以節能、安全、免維護為核心優勢，適用于對環境潔凈度、防火性能要求高的室內配電場景。選型時需重點匹配負載容量、電壓等級及冷卻方式，運行中需定期監測溫度與絕緣狀態，確保長期可靠運行。對于關鍵應用(如數據中心、醫院)，建議配置智能監控模塊，實現遠程狀態監測與故障預警。
