8000KVA油浸式變壓器是一種大容量電力設備，廣泛應用于工業、商業及公共設施的供電系統中，承擔著電壓變換和電能傳輸?shù)暮诵娜蝿?wù)。以下從技術參數、結構特點、運行維護、安全規范及選型建議五個方面進行詳細解析：

　　一、核心技術參數

　　1. 額定容量與電壓

　　額定容量：8000KVA(視在功率)，表示變壓器在額定條件下能持續輸出的最大容量。

　　電壓等級：

　　高壓側：常見為10kV、20kV或35kV，需根據電網接入電壓選擇。

　　低壓側：通常為0.4kV(400V)，用于直接向低壓設備供電。

　　變比：高壓側電壓與低壓側電壓之比(如10kV/0.4kV=25:1)。

　　2. 冷卻方式

　　油浸自冷(ONAN)：

　　依靠變壓器油自然對流散熱，適用于負荷波動小、環境溫度低的場景。

　　優點：結構簡單、噪音低、維護量少。

　　缺點：散熱效率有限，大容量變壓器需增大油箱體積。

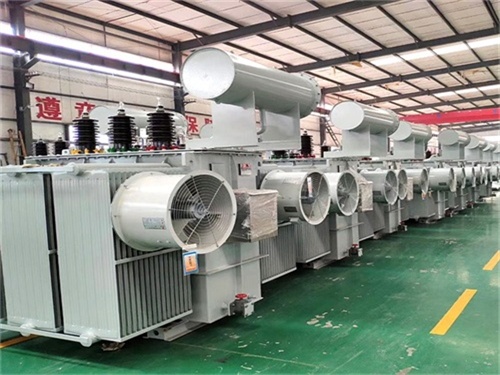

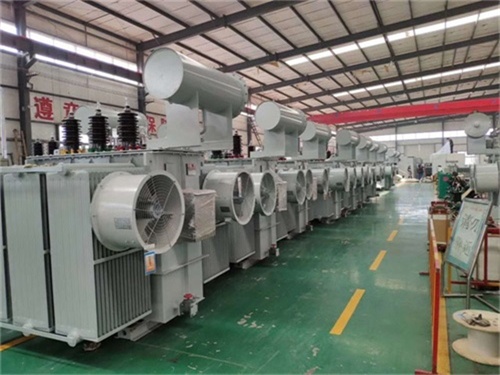

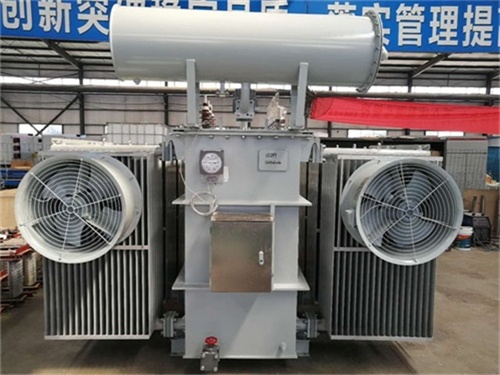

　　油浸風冷(ONAF)：

　　在自冷基礎上增加風機強制通風，提高散熱效率。

　　適用場景：負荷波動大、環境溫度較高或空間受限的場合。

　　強迫油循環風冷(OFAF)：

　　通過油泵強制油循環，配合風機散熱，適用于超大型變壓器(如≥16000KVA)。

　　8000KVA變壓器一般不采用此方式，但需根據具體設計確認。

　　3. 損耗與效率

　　空載損耗(鐵損)：

　　主要由鐵芯磁滯和渦流引起，與負載無關。

　　8000KVA變壓器空載損耗約8-12kW(具體取決于鐵芯材料和設計)。

　　負載損耗(銅損)：

　　由繞組電阻產生，與負載電流平方成正比。

　　滿載時負載損耗約40-60kW(取決于繞組材質和截面積)。

　　效率：

　　滿載效率通常在98%-99%之間，負載率70%-80%時效率最高。

　　4. 短路阻抗

　　定義：變壓器二次側短路時，一次側施加電壓使電流達到額定值時的電壓百分比。

　　典型值：8000KVA變壓器短路阻抗為6%-10%(具體由系統要求決定)。

　　阻抗高：限制短路電流，但電壓調整率大。

　　阻抗低：電壓調整率小，但短路電流大，對設備沖擊強。

　　二、結構與組件

　　1. 核心部件

　　鐵芯：

　　采用高導磁率硅鋼片疊裝，減少磁滯損耗。

　　8000KVA變壓器鐵芯直徑約800-1000mm，疊片厚度0.3-0.35mm。

　　繞組：

　　高壓繞組：通常為層式或連續式結構，采用銅或鋁導線繞制。

　　低壓繞組：多為箔式或螺旋式結構，以降低雜散損耗。

　　絕緣材料：采用Nomex紙、玻璃纖維帶等耐高溫材料，配合變壓器油絕緣。

　　2. 油箱與散熱

　　油箱：

　　鋼板焊接而成，內部容納變壓器油和核心部件。

　　8000KVA變壓器油箱尺寸約3m(長)×2m(寬)×2.5m(高)，油重約5-8噸。

　　散熱裝置：

　　散熱片：波紋狀鋼板增加散熱面積，數量根據冷卻方式配置。

　　油泵/風機：風冷型變壓器配備2-4臺風機，風量約5000-10000m3/h。

　　3. 保護裝置

　　氣體繼電器(瓦斯繼電器)：

　　監測油箱內氣體積累，輕瓦斯報警(如局部放電)，重瓦斯跳閘(如內部故障)。

　　壓力釋放閥：

　　當內部壓力超過0.5bar時自動開啟，防止油箱爆裂。

　　溫度計：

　　監測頂層油溫，通常設置85℃報警、95℃跳閘閾值。

　　油位計：

　　顯示油位高度，低油位時觸發報警并閉鎖保護。

　　三、運行與維護

　　1. 安裝要求

　　基礎：

　　混凝土基礎需承載變壓器總重(約15-20噸)，水平度誤差≤0.2%。

　　通風：

　　安裝位置需保證前后左右各1m以上通風空間，避免熱風回流。

　　接地：

　　鐵芯、油箱、中性點必須可靠接地，接地電阻≤4Ω。

　　2. 日常巡檢

　　油位檢查：

　　每月記錄油位，油位過低需補油(需與原油牌號一致)。

　　油溫監測：

　　頂層油溫≤85℃，溫升(油溫-環境溫度)≤55K。

　　噪音檢測：

　　正常運行噪音≤65dB(距變壓器1m處)，異常噪音可能暗示內部松動或放電。

　　滲漏檢查：

　　每周檢查油箱、閥門、套管等部位有無油跡，滲漏需立即處理。

　　3. 定期試驗

　　絕緣電阻測試：

　　每年用2500V兆歐表測量繞組對地絕緣電阻，≥100MΩ(20℃時)為合格。

　　直流電阻測試：

　　每3年測量繞組直流電阻，三相不平衡率≤2%(銅繞組)或≤4%(鋁繞組)。

　　油化驗：

　　每2年取油樣分析微水(≤35ppm)、耐壓(≥40kV/2.5mm)、色譜(H2、CO、CO2含量)。

　　四、安全規范

　　1. 防火防爆

　　防火墻：

　　變壓器與周邊建筑間距≥10m，或設置耐火極限≥3h的防火墻。

　　滅火系統：

　　推薦配置水噴霧滅火系統或排油注氮裝置，禁用泡沫滅火器(可能導電)。

　　事故油池：

　　容量需容納變壓器總油量，防止油泄漏污染環境。

　　2. 操作安全

　　停電檢修：

　　必須先斷開高壓側負荷開關，再拉開隔離刀閘，最后掛接地線。

　　帶電作業：

　　嚴禁在高壓側帶電時打開油箱或檢修套管，需使用絕緣工具并保持安全距離。

　　應急處理：

　　發生內部故障時，立即斷開電源并啟動滅火系統，人員撤離至安全距離(10kV設備≥0.7m)。

　　五、選型建議

　　1. 容量匹配

　　根據負載計算選擇容量，避免“大馬拉小車”(空載損耗高)或過載運行(加速絕緣老化)。

　　示例：若負載峰值7000kW(功率因數0.85)，則視在功率需8235KVA，建議選擇8000KVA變壓器并預留10%余量。

　　2. 冷卻方式選擇

　　自冷式：適用于負荷穩定、環境溫度低的場景(如北方工業區)。

　　風冷式：適用于負荷波動大或高溫地區(如南方商業中心)。

　　3. 品牌與質量

　　優先選擇通過ISO 9001、IEC 60076等認證的廠家(如ABB、西門子、特變電工)。

　　關鍵部件(如鐵芯、繞組)需采用進口材料或自主核心技術，確保長期可靠性。

　　六、典型應用案例

　　工業園區供電：

　　某化工園區采用8000KVA油浸式變壓器，為10條生產線供電，負載率75%，年運行8000小時，年耗電量約4800萬kWh。

　　數據中心備用電源：

　　某大型數據中心配置2臺8000KVA變壓器(一用一備)，確保市電中斷時UPS系統持續供電，切換時間≤10ms。

　　總結

　　8000KVA油浸式變壓器是大容量供電系統的核心設備，需從技術參數、結構安全、運行維護三方面綜合考量。選型時需匹配負載需求、環境條件及預算，運行中需嚴格遵守安全規范，定期維護以延長使用壽命。對于關鍵應用場景，建議配置智能監控系統(如油溫、負荷實時監測)，實現預防性維護，降低故障風險。
