產品簡介

　　本產品符合國家標準GB1094《電力變壓器》和GB/T6451《三相油浸電力變壓器技術參數和要求》。本產品在材料、工藝、結構上采取了一系列重在改革，使產品電氣性能達到國際同類產品的先進水平，具有高效率、低損耗的特點。可節省大量的電耗和運行費用，社會效益顯著，是國家推廣的新產品，也是用戶最受歡迎的產品之一。

　　執行標準

　　GB1094.1-1996電力變壓器

　　GB1094.3,5-2003電力變壓器

　　GB/T6451-2008三相油浸式電力變壓器技術參數和要求

　　產品特點

　　鐵芯采用優質高導磁硅鋼片，全斜階梯接縫，降低了鐵芯的空載損耗、空載電流。

　　高壓線圈連續式，低壓線圈為連續式或螺旋式，安匝分布平衡，機械強度高。器身采用了新型絕緣結構，提高警惕了抗短路能力。

　　油箱為桶式或鐘式，油箱壁成瓦楞狀，外形美觀簡潔,機械強度高，關鍵的連接部位采用精加工法蘭連接。防止滲漏。

　　產品概述

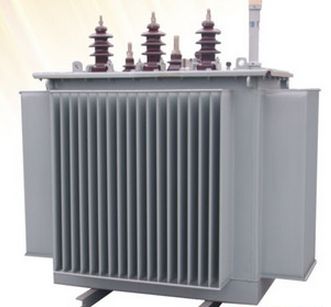

　　本公司研發生產的S11-M系列全密封油浸式電力變壓器具有低損耗、低噪聲、高效率的優點，可取得良好的節能效果并減少污染。全密封式變壓器與普通油浸式變壓器相比，取消了儲油柜，油體積的變化由波紋油箱的波紋片的彈性來自動調節補償，變壓器與空氣隔絕，防止和減緩油的劣化和絕緣老化，增強運行可靠性，正常運行免維護。

　　執行標準

　　GB 1094 電力變壓器

　　GB/T 15164 油浸式電力變壓器負載導冊

　　GB/T 6451 三相油浸式電力變壓器技術參數和要求

　　GB 2536 變壓器油

　　GB 311.1 高壓輸變電設備的絕緣配合

　　JB/T 501 電力變壓器實驗導冊

　　GB 10237 電力變壓器絕緣水平和絕緣實驗外絕緣的空氣間隙

　　DL/T 572 變壓器運行規程

　　產品特點

　　1、變壓器鐵芯采用進口冷軋硅鋼片疊積而成，大大降低空載損耗和空載電流，并對鐵芯進行綁扎，保證鐵芯的緊實度，降低噪聲。

　　2、高低壓繞組用無氧銅繞制，低壓繞組500kVA及以下采用雙層圓筒式結構。630kVA及以上采用雙螺旋或四螺旋結構，高壓繞組采用多層圓筒式結構。

　　3、變壓器連接組采用Dyn11,減少諧波對電網的影響，改善供電質量。

　　4、變壓器為全密封結構，延長使用壽命，免吊芯，免維修。

　　5、實測噪聲值低于標準。

　　本系列變壓器經正常運輸后，不需要吊芯檢查，即可安裝有關的零部件，進行驗收項目試驗，合格后即可投入運行。

　　使用條件

　　1、高環境溫度：+40℃

　　2、低環境溫度：-25℃

　　3、海拔高度：<1000m

　　4、月平均相對濕度：90%(20℃)

　　5、安裝地點：安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所，戶內或戶外。
