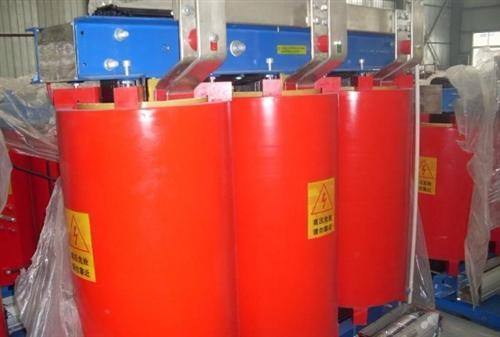

現在大多數干式變壓器都采用H級絕緣材料，故一般說干式變壓器的溫度應在180℃以下。

　　短路電阻 R = 負載損耗 P /( 3 * 額定相電流的平方)

　　短路電抗 X = 根號(短路阻抗的平方 - 短路電阻的平方)

　　同理：激磁電阻 R = 空載損耗 P /( 3 * 額定相電流的平方)

　　激磁電抗 X = 根號(激磁阻抗的平方 - 激磁電阻的平方)

　　315KVA變壓器，10 / 0.4 KV：

　　dy11： 一次側額定相電流 I1 = 315 / 3 * 10 =10。5 A

　　參考阻抗：Z1 = 10 * 1000 / 10。5 = 952。4 Ω /

　　相短路阻抗Z = 4% * Z = 38。1 Ω /

　　相空載電流I0 = 10。5 * 1。1% = 0。1155 A

　　激磁阻抗 Z0 = 10 * 1000 / 0。1155 = 86580 Ω / 相Yyn0：

　　一次側額定相電流 I1 = 315 / √3 * 10 =18.2 A

　　參考阻抗：Z1 = 10 * 1000 /√3 * 18.2 = 317.3 Ω /

　　相短路阻抗Z = 4% * Z = 12.7 Ω / 相空載電流I0 = 18.2 * 1。1% = 0.2002 A

　　激磁阻抗 Z0 = 10 * 1000 / √3 * 0.2002 = 28839.5 Ω / 相

　　用三相中大數減小數除以三相平均數即為不平衡率.如OA=5.761,OB=5.772,OC=5.758

　　直流電阻不平衡率=(OB-OC)/((OA+OA+OC)/3)=(5.772-5.758)/((5.761+5.772+5.758)/3)=0.014/5.7636667=0.002429*100%=0.2429

　　變壓器直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

　　直流電阻測試儀是新一代變壓器直流電阻的測試儀器，它能根據不同型號的電力變壓器自動選擇測試電流，以快的速度顯示測試結果。

　　直流電阻測試儀并且具有存儲、打印、放電指示等功能，內置不掉電存儲器，可長期保存測量數據，液晶顯示器的采用使得該儀器人機界面良好，是直流電阻測試工作中的首選設備。
