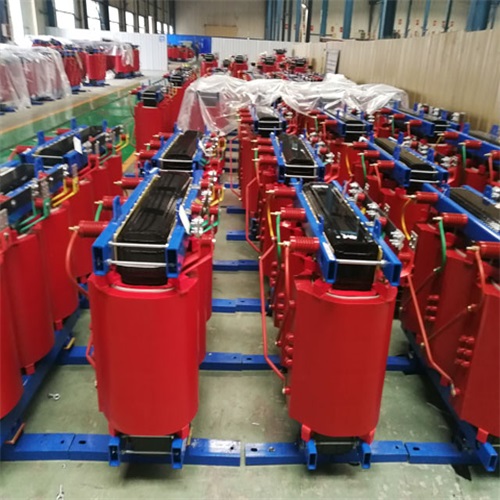

干式電力變壓器的結構特點主要體現在以下幾個方面：

　　一、繞組與鐵芯結構

　　繞組材料：干式電力變壓器的繞組通常采用銅箔或鋁箔制成，這種材料具有較小的電阻和渦流損耗，有助于提升變壓器的效率。

　　鐵芯材料：鐵芯則采用高導磁優質晶粒取向冷扎硅鋼片制成，這種材料具有優良的磁性能和機械強度，能夠確保變壓器的穩定運行。

　　不接觸設計：繞組與鐵芯之間不接觸，避免了油浸式變壓器中可能存在的油污染和泄漏問題，提高了變壓器的安全性和可靠性。

　　二、絕緣結構

　　干式電力變壓器的絕緣結構是其安全穩定運行的關鍵。繞組之間、繞組與鐵芯之間以及繞組與外殼之間均采用高性能的絕緣材料，如環氧樹脂、玻璃纖維等。這些絕緣材料不僅具有優異的電氣性能，還具有良好的機械強度和耐候性，能夠確保變壓器在長期使用過程中絕緣性能的穩定。

　　三、散熱結構

　　干式電力變壓器在運行過程中會產生一定的熱量，因此散熱結構的設計至關重要。通常采用自然風冷或強迫風冷的方式進行散熱。

　　自然風冷：通過變壓器外殼的散熱片和空氣對流來實現散熱。這種方式適用于負載較輕或環境溫度較低的情況。

　　強迫風冷：通過安裝風扇或風機來加速空氣流動，提高散熱效果。這種方式適用于負載較重或環境溫度較高的情況。此外，一些高端干式電力變壓器還采用熱管技術等先進的散熱技術，進一步提高了散熱效果。

　　四、外殼設計

　　干式電力變壓器的外殼通常采用不銹鋼、冷板和鋁合金等材料制成，這些材料具有優良的耐腐蝕性、機械強度和美觀性。外殼的防護等級通常為IP20或IP23，能夠防止灰塵和異物的侵入，確保變壓器的安全運行。同時，外殼的設計還考慮了散熱和通風的需求，以確保變壓器內部熱量的有效散發。

　　五、溫度檢測與保護系統

　　干式電力變壓器通常配備完善的溫度檢測和保護系統，可以實時監測變壓器的運行狀態和溫度變化。當溫度超過設定值時，保護系統會自動啟動并采取相應的措施，如降低負載、啟動風扇或報警等，以確保變壓器的安全運行。

　　六、其他特點

　　安全性高：由于干式電力變壓器沒有油浸式變壓器中的油，因此不存在火災、爆炸和污染等隱患，提高了變壓器的安全性。

　　維護方便：干式電力變壓器不需要像油浸式變壓器那樣進行復雜的油處理和維護，降低了維護成本和工作量。

　　適應性強：干式電力變壓器適用于各種惡劣環境，如高濕度、高溫等場所，具有廣泛的適用性。

　　綜上所述，干式電力變壓器以其獨特的結構特點在電力系統中發揮著重要作用。其繞組與鐵芯的不接觸設計、高性能的絕緣結構、優良的散熱結構以及完善的溫度檢測與保護系統等特點使得干式電力變壓器具有更高的安全性、可靠性和環保性。
