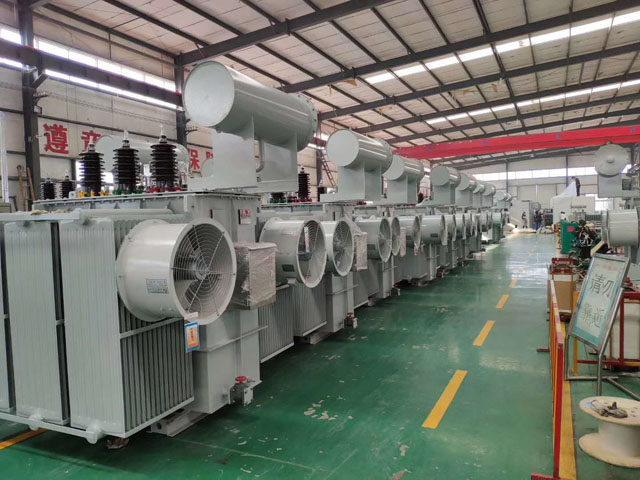

油浸式變壓器主要由鐵芯、線圈、油箱、各部位的絕緣、油枕、調壓裝置及保護設備等組成。

　　油浸式變壓器結構示意圖

　　1信號溫度表，2銘牌，3吸濕器，4油枕(儲油柜)，5油量指示儀，6防爆管，7瓦斯繼電器，8高壓套管和接線端子，9低壓套管和接線端子，10分接開關，11油箱及排熱油管，12鐵芯，13繞阻及絕緣，14放油閥，15小車，16接地端子

　　中小型油浸式油浸式變壓器典型構造如圖7-2所示。

　　1.鐵芯

　　(1)鐵芯構造。變壓器的鐵芯是磁路部分，由鐵心柱和鐵軛兩部分組成。繞阻套服在鐵心柱上，而鐵軛則用于讓整個磁路關閉。鐵芯的構造一般分為心式和殼式兩類。

　　心式鐵芯的特點是鐵軛依靠繞阻的頂面和底邊，但不包圍繞阻的側邊;殼式鐵芯的特點是鐵軛不但包圍繞阻的頂面和底邊，而且還包圍繞阻的側邊。因為心式鐵芯構造比較簡單，繞阻的布置和絕緣也非常容易，因此我國油浸式變壓器通常采用心式鐵芯，只在一些特殊變壓器(如電爐變壓器)里才選用殼式鐵芯。常見的心式鐵芯如圖7-3所示。近些年，大量涌現的環保型配電變壓器均采用卷鐵芯構造。

　　(2)鐵芯材料。因為鐵芯為變壓器的磁路，因此其材料規定導磁性能好，只有導磁性能好，才能使鐵損小。故變壓器的鐵芯選用硅鋼片疊制而成。硅鋼片有熱軋和冷軋兩種。因為冷扎硅鋼片在順著輾軋方向磁化時有較高的磁導率和較小的企業消耗，其性能優于熱扎的，國內變壓器均采用冷扎硅鋼片。國內冷扎硅鋼片的厚度0.35、0.30、0.27mm等幾種。片厚則渦流損耗大，片薄則疊片指數小，由于硅鋼片的表層務必涂敷一層絕緣漆以使片與片之間絕緣。

　　油浸式變壓器結構示意圖

　　1-高壓套管;2-分接開關;3-低壓套管;4-氣體繼電器;5-安全氣道(防爆管);6-油枕(儲油柜);7-油表;8-呼吸器(吸濕器);9-散熱器;10-銘牌;11-接地螺栓;12-油樣活門;13-放油閥門;14-活門;15-繞阻(線圈);16-信號溫度表;17-鐵芯;18-凈油器;19-油箱;20-變壓器油

　　2.繞組

　　繞阻是變壓器的電路部分，一般由絕緣漆包、紙包的鋁線或銅線燒造成的。

　　依據高、低壓繞組排序方式的不同，繞阻分成同舟式和菱疊式兩種。針對同舟式繞阻，為了方便繞阻和鐵芯絕緣，通常將低壓繞組靠近鐵心柱：針對相疊式繞阻。為了減少絕緣距離，通常將低壓繞組靠近鐵軛。

　　3.絕緣

　　變壓器內部主要的絕緣材料有變壓器油、絕緣紙板、電纜紙、皺紋紙等。

　　4.分接開關

　　為了提供平穩的電壓、操縱電力潮流或調整負載電流，都應對變壓器開展電壓調整。目前，變壓器調節電壓的辦法是在其某一側繞阻上安裝分接，以摘除或增加一部分繞阻的線匝，以改變繞組的匝數，從而達到改變電壓比的是級調節電壓的方式。這類繞阻抽出分接以便調壓的電路，稱為調壓電路;轉換分接以進行調壓所使用的開關，稱為分接開關。一般情況下要在高壓繞組上抽出適度的分接。這是因為高壓繞組常套在外面，引出分接便捷，此外，髙壓側電流小，分接導線和分接開關的載流部分截面小，開關觸碰觸頭也較容易制造。

　　變壓器二次側沒有負荷，一次側也和電網斷掉(無電源勵磁)的調壓，稱為無勵磁調壓，帶負荷開展轉換繞阻分接的調壓，稱為有載調壓。

　　5.油箱

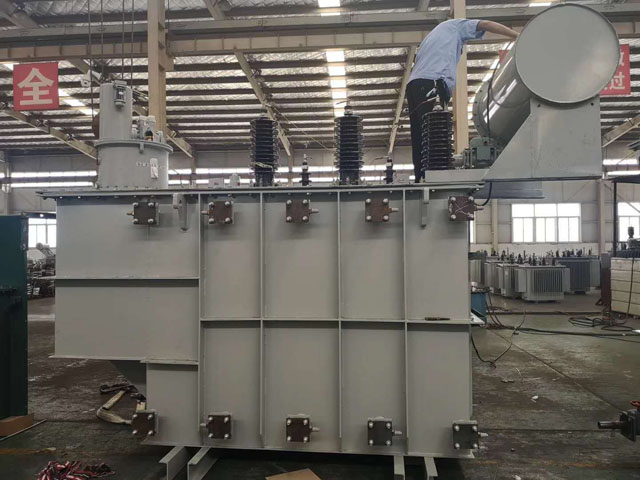

　　油箱是油浸式變壓器外殼，變壓器器身置于油箱內，箱里注滿變壓器油。油箱結構，依據變壓器大小分成吊器身式油箱和吊箱殼式油箱兩種。

　　(1)吊器身式油箱。多用于6300kVA及以下變壓器，其箱沿設在頂端，機蓋是平的，因為變壓器容積小，因此重量輕，維修時易將器身吊起。

　　(2)吊箱殼式油箱。多用于8000kVA及以上變壓器，其箱沿設在下邊，上節箱身制成罩形，故又稱鐘罩式油箱。維修時無需吊器身，只將上節箱身吊起即可。

　　6.冷卻裝置

　　變壓器運行中，由繞阻和鐵心里產生的消耗轉化為熱量，必須及時排熱，以防變壓器過熱導致事故。變壓器的冷卻裝置是起排熱功效的。依據變壓器容積大小不一，選擇不同的冷卻裝置。

　　對于小容量變壓器，繞阻和鐵芯所產生的熱量經過變壓器油與油箱內壁接觸，及其油箱表面和外界冷空氣接觸而自然地排熱制冷，無需任何附帶的冷卻裝置。若變壓器容積稍大些，可以在油箱外內壁焊接導熱管，以增大散熱面積。

　　針對容積更多的變壓器，則應安裝冷卻風扇，以加強制冷效果。

　　當變壓器容積在50000kVA或以上時，則采用逼迫油循環水冷卻器或逼迫油循環風冷卻器。與前者的區別在于循環油路中加設一臺潛油泵，對油充壓以增強制冷效果。這兩種逼迫循環冷卻器的重要區別為冷卻介質不同，前者為水，后者為風。

　　7.儲油柜(又稱油枕)

　　儲油柜位于變壓器油箱上邊，根據氣體繼電器與油箱互通，如圖7-4所示。

　　當變壓器的油溫變化時，其體積會膨脹或收縮。儲油柜的作用是確保油箱內總是充滿油，并減小油位和空氣的接觸面，進而緩解油的老化。

　　油浸式變壓器結構示意圖

　　1-油枕;2-防爆管;3-油機和安全氣道的連通管;4-吸濕器;5-防爆膜;6-氣體繼電器;7-碟形閥;8-機蓋

　　8.安全氣道(又稱防爆管)

　　位于變壓器的機蓋上，其出口用玻璃防爆膜封死。當變壓器內部發生嚴重故障，而氣體繼電器失效時，油箱內部氣體便打破防爆膜從安全氣道噴出，維護變壓器不受嚴重影響。

　　9.吸濕器

　　為了使儲油柜內上部的氣體保持清潔，防止工業粉塵的污染，儲油柜根據吸濕器與大氣互通。吸濕器內配有用氯化鈣或氯化鈷預浸完的硅膠，它能吸收空氣中的水分。當它返潮到一定程度時，其顏色由藍色變成淡粉色。

　　10.氣體繼電器

　　位于儲油柜與機蓋的聯管之間。在變壓器內部出現故障(如絕緣擊穿、匝間短路、鐵芯事故等)產生氣體或油箱漏油等使油位減少時，接通信號或跳閘回路來維護變壓器。

　　11.高、低壓絕緣管

　　變壓器內部高、低壓導線是經絕緣管拉到油箱外部的，它起到固定導線和對地絕緣的功效。

　　套管由帶電部分和絕緣部分組成。帶電部分包含導電桿、導電管、電纜或銅排。絕緣部分格外絕緣和內絕緣。外絕緣為瓷管，內絕緣為變壓器油、額外絕緣和電容性絕緣。
