S20油浸式隔離變壓器分析

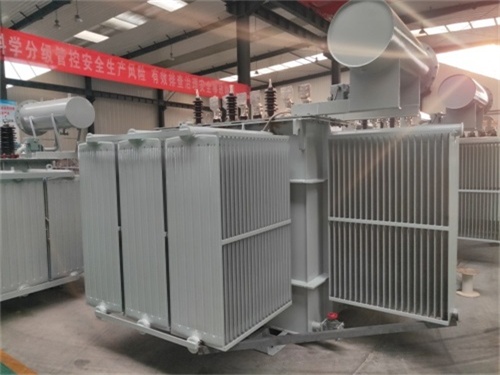

　　一、S20油浸式變壓器基礎特性

　　結構與性能

　　S20油浸式變壓器采用五列高壓線圈與四列低壓線圈相間結構，結合螺旋式或網格式絕緣設計，顯著提升了機械強度、電磁性能及絕緣水平。其鐵芯由高導磁低損耗冷軋取向硅鋼片疊積而成，接縫氣息小且層間錯開，有效降低了空載損耗和噪音。

　　能效與環保

　　符合國家二級能效標準，空載損耗較傳統型號降低約15%-20%。全密封油浸式結構防止油泄漏，避免環境污染，同時延長了使用壽命。

　　應用場景

　　適用于電網、變電站、發電廠、鋼鐵廠、化工廠等工業領域，以及高層建筑、商業中心、地鐵、機場等對防火和可靠性要求高的場所。

　　二、隔離變壓器的核心功能

　　隔離變壓器通過電磁感應原理實現原邊與副邊的電氣隔離，其核心作用包括：

　　安全隔離

　　切斷傳導路徑：原副邊無直接電連接，僅通過磁通耦合，防止設備漏電導致觸電事故。

　　醫療場景應用：在手術室、ICU等關鍵區域，隔離變壓器確保次級電路無接地參考點(IT系統)，即使設備外殼帶電，也無法通過人體形成回路，顯著降低微電擊風險。

　　潮濕環境防護：在游泳池、礦山井下等高濕度或易導電環境中，隔離變壓器二次側的低電壓或電氣隔離特性可大幅降低觸電傷亡風險。

　　抑制干擾

　　共模干擾阻斷：隔離變壓器切斷導體與地之間的干擾路徑，減少電網噪聲對設備的影響。

　　精密儀器保護：在實驗室、通信測試等場景中，隔離變壓器作為“電磁屏障”，阻止高頻干擾(如變頻器諧波)耦合到敏感設備，保障測量準確性。

　　阻抗匹配

　　通過調整原副邊繞組匝數比，優化負載與電源的阻抗匹配，提高電能傳輸效率。例如，在音頻設備中，隔離變壓器可實現前級與后級放大器的最佳功率傳輸。

　　三、S20油浸式隔離變壓器的技術優勢

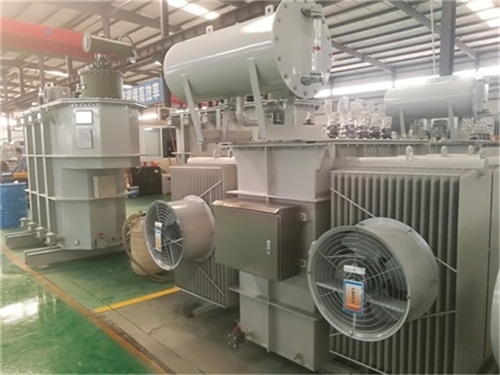

　　高效散熱設計

　　采用帶縱向油道的螺旋式線圈，內部散熱性能優異，確保變壓器在高溫環境下穩定運行。

　　抗短路能力強化

　　改進線圈端面支撐結構，增強抗突發短路能力，減少故障風險。

　　低噪音運行

　　鐵芯綁扎工藝與優化接縫設計，將噪音控制在標準范圍內，適用于對環境噪音敏感的場所。

　　全密封免維護

　　油箱全密封結構防止油質劣化，延長使用壽命，降低維護成本。

　　四、選型與使用注意事項

　　參數匹配

　　額定功率：根據負載需求選擇，避免長期過載運行導致絕緣老化。

　　電壓等級：確認輸入/輸出電壓與電網匹配，防止電壓異常損壞設備。

　　隔離等級：醫療等高安全要求場景需選擇符合IEC 60601標準的醫用隔離變壓器。

　　安裝環境

　　溫度范圍：適用環境溫度為-25℃至+40℃，超出范圍需采取溫控措施。

　　濕度控制：最高月平均相對濕度不超過90%(20℃)，防止凝露導致絕緣下降。

　　海拔限制：安裝海拔高度需低于1000m，高原地區需特殊設計。

　　運維管理

　　油位監測：定期檢查油位計，缺油時及時補充，避免瓦斯保護誤動作。

　　油質檢測：透明微黃油質為正常，若油色變深或出現懸浮物，需進行油樣分析。

　　噪音異常排查：若運行中噪音顯著增大，需檢查鐵芯或繞組是否存在故障。
