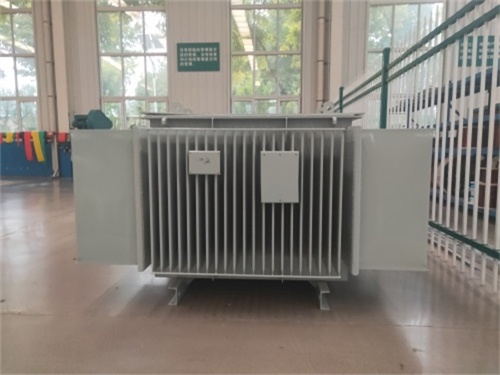

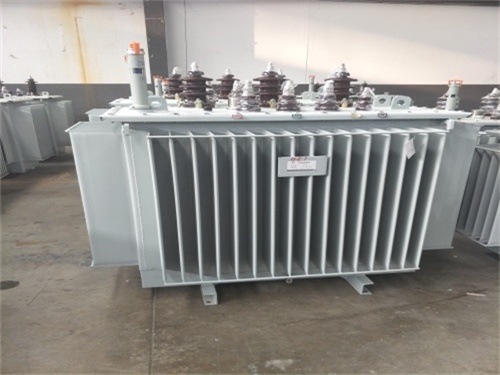

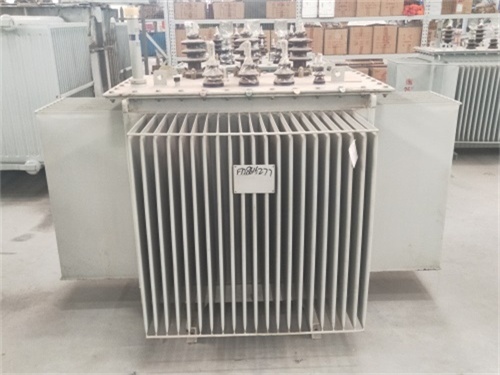

1600KVA油浸式變壓器(以S13型為例)的核心參數與性能特點如下：

　　一、基礎參數

　　額定容量：1600KVA，滿足中大型工業、商業配電需求。

　　電壓等級：高壓側10kV，低壓側0.4kV，適配常規電網與用戶端電壓。

　　調壓方式：無勵磁調壓，分接范圍±2×2.5%或±5%，可通過調整高壓繞組匝數補償電壓波動。

　　冷卻方式：油浸自冷(ONAN)，利用變壓器油循環散熱，無需額外冷卻設備，維護簡單。

　　聯結組標號：Dyn11或Yyn0，Dyn11型能有效抑制三次諧波，改善電能質量。

　　二、性能優勢

　　高效節能

　　空載損耗：較S11型下降約37%(如S13型空載損耗約1394W，S11型約2200W)，年節電量可達數千度。

　　負載損耗：14500W(S13型)，負載率越高，節能效果越顯著。

　　低噪音運行

　　噪音水平低于國家標準(如JB/T10088-2004)，較S11型平均降低20%，適合對噪音敏感的場所(如居民區、醫院)。

　　高可靠性

　　抗短路能力強：高壓繞組采用多層繞制結構，安匝平衡，漏磁小，機械強度高，能承受短路沖擊。

　　全密封設計：油箱采用波紋片補償油體積變化，無需儲油柜，減少氧氣和水分進入，延緩絕緣老化。

　　適應性強

　　環境溫度范圍：-50℃～+50℃，適應極端氣候條件。

　　防護等級：IP54，防塵防水，適合戶外安裝。

　　三、結構特點

　　鐵芯與繞組

　　鐵芯：E型疊鐵芯，磁路無空氣隙，損耗低。

　　繞組：低壓側全銅導線繞制，高壓側多層繞制，確保機械強度和導電性能。

　　油箱與附件

　　油箱：波紋片結構，自動補償油溫變化，降低高度，便于運輸和安裝。

　　保護裝置：

　　壓力釋放閥：內部壓力達35kPa時自動釋放壓力，防止油箱爆裂。

　　溫控裝置：800KVA及以上變壓器配備信號溫度計和瓦斯繼電器，實現超溫報警或跳閘保護。

　　密封與防潮

　　密封結構：采用耐油橡膠元件加壓密封，防止滲漏油。

　　防潮措施：配備吸濕器，硅膠受潮后變色提示更換，確保內部干燥。

　　四、應用場景

　　工業領域：鋼鐵、化工、造紙等重工業，需穩定大容量供電。

　　商業建筑：購物中心、寫字樓、酒店等，對電能質量和可靠性要求高。

　　基礎設施：變電站、數據中心、醫院等，需低噪音、高效節能設備。

　　新能源領域：風電、光伏電站配套，適應電網波動和戶外環境。

　　五、維護與保養

　　日常巡視

　　外觀檢查：確認無滲油、油位正常(油標1/4-3/4處)。

　　聲音監測：正常為均勻嗡嗡聲，異常噪音可能提示故障。

　　油污清理：定期清掃高低壓套管塵埃，防止污閃放電。

　　定期測試

　　絕緣電阻測試：檢測繞組絕緣性能，確保安全運行。

　　負荷測量：高峰期監測三相電流平衡，避免中性線過載。

　　關鍵維護

　　換油與干燥：油質劣化或受潮時，需放凈污油、烘干器身并注入新油。

　　密封件更換：橡膠老化或斷裂時及時更換，防止滲漏油。

　　六、選型建議

　　根據負載需求：若負載波動大，優先選擇Dyn11聯結組標號，抑制諧波干擾。

　　根據環境條件：高溫或高濕度地區，需加強防潮和散熱設計。

　　根據預算與節能需求：S13型初始成本略高，但長期節能效益顯著，適合長期運行場景。
