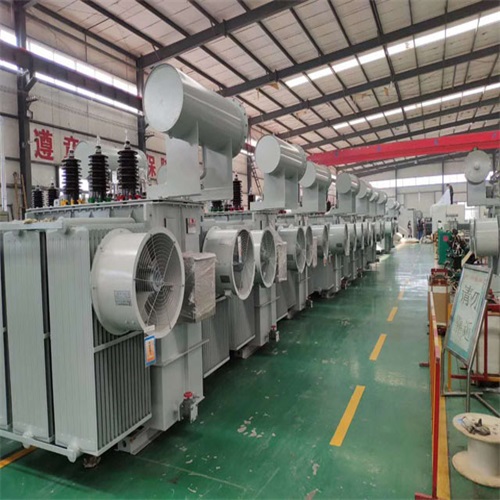

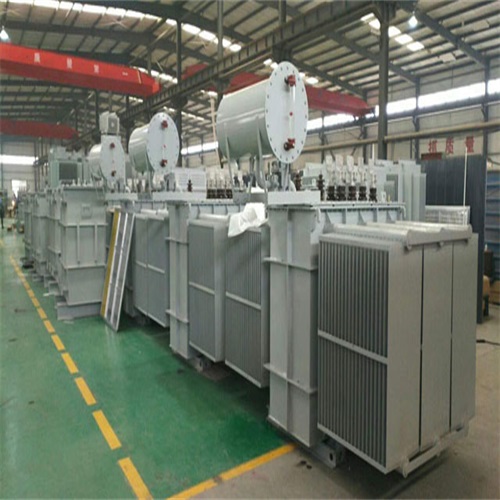

S20油浸式電力變壓器是一種高效節能的電力設備，以下是對其的詳細介紹：

　　一、基本概述

　　型號含義：S20表示三相油浸式變壓器，其中“S”代表三相，“20”代表能耗等級或性能水平序列代號。

　　用途：戶外使用，多用于偏遠山區、農村電網改造及部分非化工企業。

　　二、技術參數

　　額定容量：通常在30kVA至2500kVA之間，也有更高容量的產品，如3150kVA、4000kVA、5000kVA等，具體容量可根據用戶需求定制。

　　電壓：高壓側一般為10kV，也有35kV、110kV等選項;低壓側通常為0.4kV。

　　額定頻率：50Hz(或根據用戶需求定制60Hz)。

　　相數：三相。

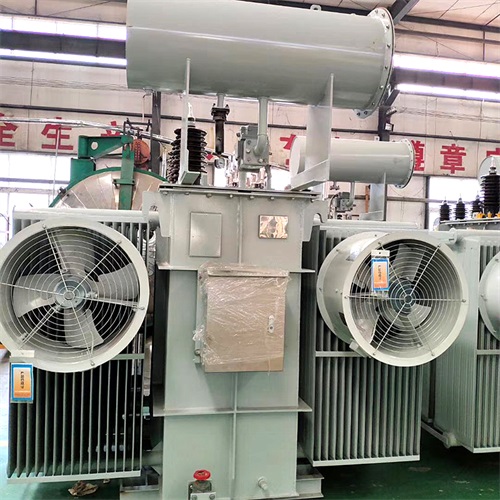

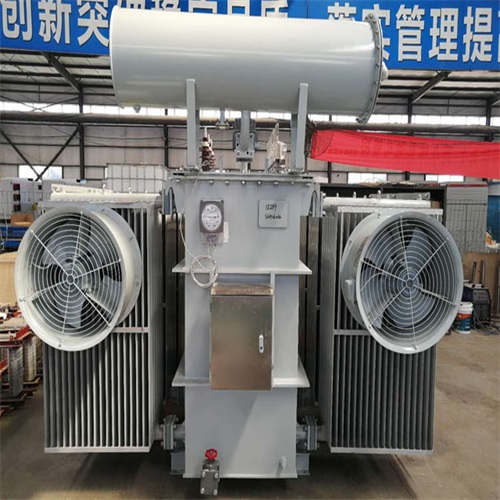

　　冷卻方式：油浸式自然冷卻或強迫風冷(具體取決于產品設計)。

　　空載損耗：較S13標準平均降低約10%，表示變壓器在額定電壓下，二次繞組開路時，一次繞組中通過的額定電流所消耗的功率。

　　負載損耗：較S13標準有明顯降低，具體降低幅度可能因不同廠家和產品而異，但通常也達到10%以上，部分資料提及降低20%。負載損耗是指變壓器在額定電流和額定負載下運行時，通過電阻所消耗的功率。

　　短路阻抗：通常為4%、4.5%或5%，具體數值根據產品設計而定，反映變壓器在短路狀態下的電流和電壓關系。

　　溫升限定值：一般低于S13變壓器的溫升限定值，確保變壓器在長時間運行下的溫度穩定性。

　　絕緣等級：通常為A級(或更高)，表示變壓器繞組和絕緣材料的耐熱等級。

　　防護等級：如IP44等，表示變壓器的外殼防護等級，防止灰塵和水的侵入。

　　工作溫度：通常在-25℃至40℃之間(或根據具體產品設計而定)，確保變壓器在正常工作溫度范圍內運行。

　　三、結構特點

　　線圈結構：采用非圓形同心式線圈，提高變壓器的效率和能效比。

　　鐵芯材料：采用優質冷軋硅鋼片，全斜接縫、不沖孔、不疊上鐵輪工藝，有效降低變壓器的空載損耗、空載電流和噪音。

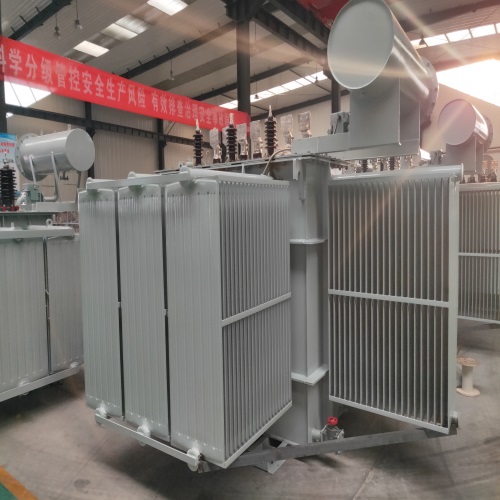

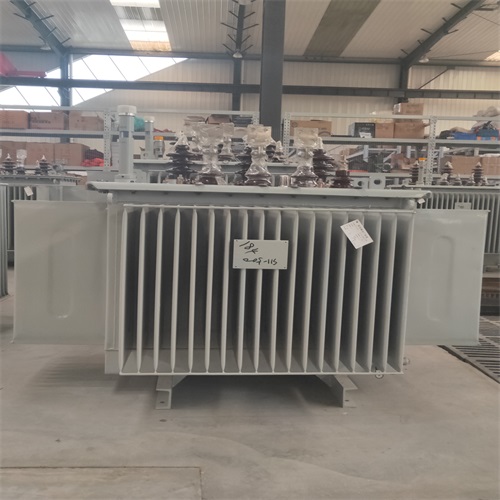

　　油箱設計：采用整體鋼板，由大型壓機折壓成瓦楞結構，提高散熱效果并降低噪音。

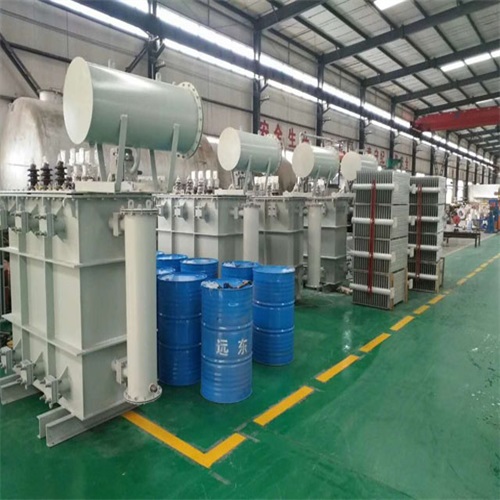

　　儲油柜：采用膠囊式儲油柜，有效減緩變壓器油的老化程度。

　　四、功能特點

　　高安全性：變壓器無易燃性環氧樹脂，在使用中不燃燒，具有阻燃性，不易發生爆炸及釋放有害氣體，不會對環境、其他設備及人體造成不良影響。對環境濕度、塵土、環境污染敏感度低，運作無局放及永不“開裂”的可能性。

　　高可靠性：高低電壓電磁線圈均選用NOMEX絕緣層材料，并且經過VPI真空泵加壓設備數次預浸H級無添加劑浸漬漆，多次持續高溫烘焙干固。產品是H級(180℃)，而主要絕緣層材料是C級(220℃)，過負荷能力強，有很好的抗短路能力。在通風良好的情況下，容許負載20%運作。

　　綠色環保：產品使用壽命完成后，鋼、鐵及原材料易回收;所使用的NOMEX紙燃燒時不會釋放有害物質;別的絕緣層材料能溶解、不污染環境;新產品損耗低、環保節能;低噪、設計方案靈活。

　　損耗低：S20油浸式變壓器損耗值達到《電力變壓器能效限定值及能效等級(GB 20052-2020)》中要求的，稱為負偏差。S20負偏差滿足二級能效標準。

　　五、應用優勢

　　節能省電：S20油浸式變壓器是節能型變壓器，其空載損耗、負載損耗以及溫升值較S13變壓器明顯降低。雖然S20變壓器價格較S13變壓器高，但在使用過程中可以為客戶節省大量的損耗電費，綜合費用更低。

　　符合國家標準：S20油浸式變壓器符合《GB 20052-2020電力變壓器能效限定值及能效等級》中國家對電力變壓器二級能效標準的要求，同時也可能符合其他相關國家或行業標準以及特定的質量認證要求(如ISO認證等)。

　　綜上所述，S20油浸式電力變壓器以其高效節能、低損耗、高可靠性及綠色環保等特點，在現代電力系統中發揮著重要作用。
