油浸式變壓器的設計是一個復雜而精細的過程，涉及多個方面的考慮和計算。以下是對油浸式變壓器設計的一個概述：

　　一、設計概述

　　油浸式變壓器是一種利用油冷卻方式降低變壓器溫度的變壓裝置，其核心和線圈浸入油中，油既可以冷卻也可以絕緣。其設計需要綜合考慮電磁原理、絕緣要求、冷卻系統、結構強度等多個方面。

　　二、主要組成部分設計

　　鐵芯設計

　　材料選擇：鐵芯通常采用高質量的硅鋼片制成，以減少渦流損耗和磁滯損耗。

　　結構形式：鐵芯的結構形式有多種，如階梯式D形軛鐵芯不斷軛結構，這種結構有助于減少磁阻和漏磁，提高變壓器的效率。

　　緊固方式：鐵芯的心柱和鐵軛采用緊固帶通過收緊設備機械綁扎，并表面涂高強度粘合劑固化，以確保結構的穩定性和耐久性。

　　繞組設計

　　材料選擇：繞組通常由銅導線制成，因為銅具有良好的導電性和耐腐蝕性。

　　絕緣結構：繞組需要采用多層絕緣結構，以防止電氣擊穿和短路。常用的絕緣材料包括電纜紙、菱格紙等。

　　繞組形式：繞組的形式有多種，如圓筒式、餅式等，具體形式取決于變壓器的容量和設計要求。

　　油箱設計

　　材料選擇：油箱通常采用焊接鋼制材料制成，具有良好的密封性和耐腐蝕性。

　　結構形式：油箱的結構形式有多種，如吊器身式油箱、吊殼式油箱等。油箱內部應設有隔板、散熱片等結構，以提高冷卻效果和絕緣性能。

　　密封性：油箱的密封性至關重要，以防止絕緣油泄漏和潮氣侵入。

　　冷卻系統設計

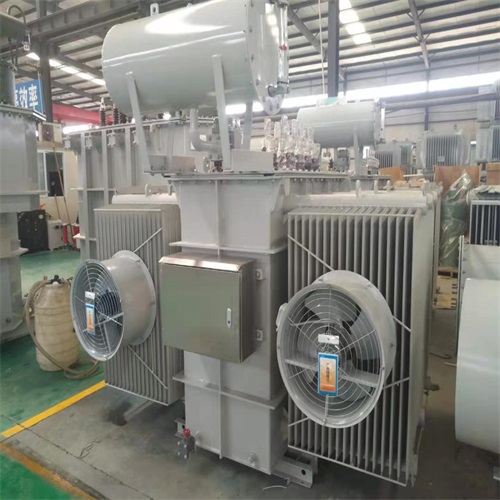

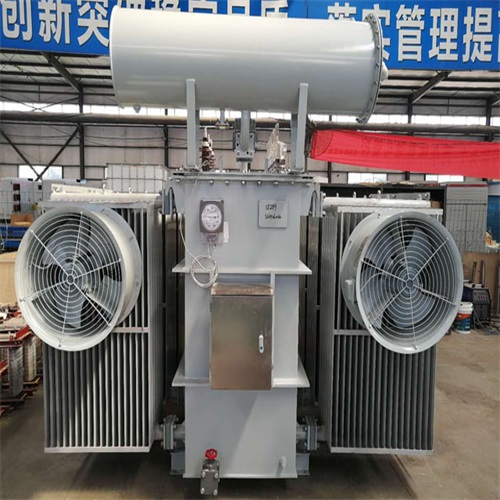

　　冷卻方式：油浸式變壓器的冷卻方式主要有自然冷卻和強制風冷兩種。自然冷卻適用于小容量變壓器，而強制風冷則適用于大容量變壓器。

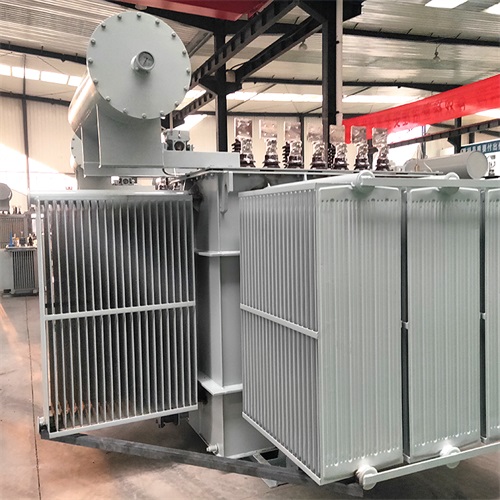

　　散熱器設計：對于強制風冷變壓器，需要設計合理的散熱器結構，以確保冷卻效果。散熱器通常采用鋁制材料制成，具有良好的散熱性能。

　　三、設計原則與要求

　　電磁平衡：變壓器的設計應確保電磁平衡，避免產生過大的漏磁和渦流損耗。

　　絕緣可靠：變壓器的絕緣結構應設計合理，確保在各種運行條件下都能保持可靠的絕緣性能。

　　冷卻效果：冷卻系統的設計應充分考慮變壓器的散熱需求，確保變壓器在長時間運行中不會出現過熱現象。

　　結構緊湊：變壓器的設計應盡可能緊湊，以減少占地面積和制造成本。

　　維護方便：變壓器的設計應便于維護和檢修，以便于及時發現和處理潛在問題。

　　四、設計流程

　　油浸式變壓器的設計流程通常包括以下幾個步驟：

　　需求分析：明確變壓器的容量、電壓等級、使用環境等基本要求。

　　電磁計算：根據需求分析結果進行電磁計算，確定鐵芯和繞組的參數。

　　結構設計：根據電磁計算結果進行結構設計，包括鐵芯、繞組、油箱和冷卻系統的設計等。

　　校核與優化：對設計結果進行校核和優化，確保滿足各項性能指標和要求。

　　制造與測試：按照設計圖紙進行制造和裝配，并進行必要的測試和調試工作。

　　總之，油浸式變壓器的設計是一個綜合性的過程，需要綜合考慮多個方面的因素和要求。通過科學合理的設計可以確保變壓器具有良好的性能和可靠性。
