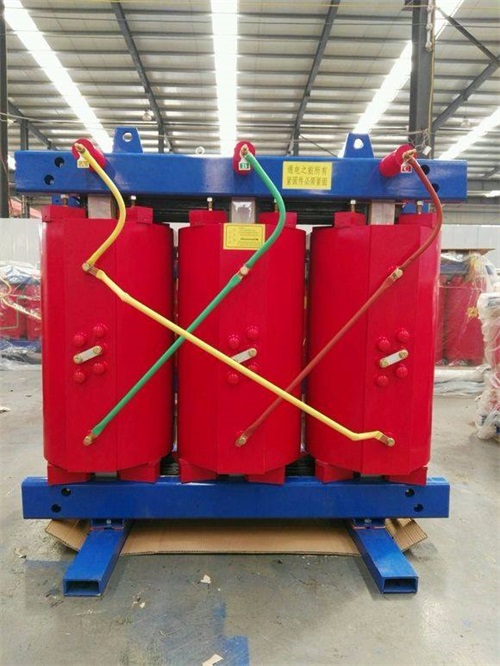

160KVA干式變壓器采用特殊結構，在滿足標準各項性能參數指標前提下，對外形尺寸進行優化設計，完全滿足中置柜、高壓開關柜的安裝要求，是目前中置柜、高壓開關柜理想的配套變壓器。160KVA干式變壓器主要的作用是將用電設備和電網隔離開.用于安全性場合或者抗干擾要求的場合等.用電設備和電源沒有直接的電聯系. 隔離式結構材料多，成本高,160KVA干式變壓器除了能改變電壓外,還可以把輸入繞組和輸出繞組在電氣上彼此隔離,輸入/輸出和零線隔離,用以避免同時觸及帶電體(或因絕緣損壞而可能帶電的金屬部件)和地所帶來的危險.此外隔離變壓器還具有一定抑制各種干擾的作用,具有濾波性能,且安全性高.

　　160KVA干式變壓器功能特點：

　　安全、防火、無污染，可直接運行于負荷中心。

　　采用德國HTT技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命廠。

　　低損耗、低噪音，節能效果明顯，免維護。

　　散熱性能好，過負載能力強，強迫風冷時可提高容量運行。

　　防潮性能好，適應高濕度和其它惡劣環境中運行。

　　可配備完善的溫度監測和保護系統。采用智能信號溫控系統，可自動監測并巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，

　　并有報警、跳閘等功能設置。

　　體積小，重量輕，占地空間少，安裝費用低。

　　鐵芯選用優質冷軋硅鋼片，45度階梯全斜接縫結構，利用三剪兩沖鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。鐵芯進行一體固化與表面用絕緣樹脂密封工藝，有效地降低了空載損耗、空載流量和鐵芯噪音。

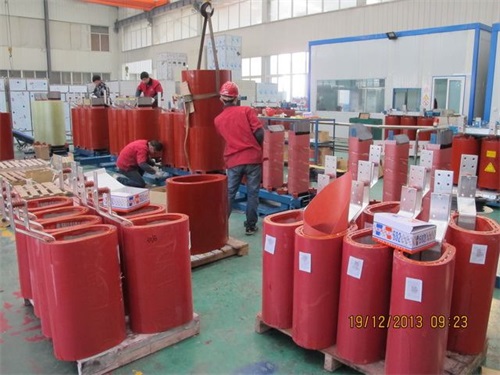

　　高壓線圈采用優質F級絕緣的導線與國際先進的絕緣材料繞制，較大容量線圈沿軸向設有散熱氣道。此結構具有良好的抗電流沖擊、抗溫度變化、抗開裂和極好的散熱性能。采用多級分段圓筒式結構，有較強的承受過電壓能力和很低的局部放電水平。線圈裝模經真空干燥

　　后澆注，

　　整個澆注及固化過程按照預編的工藝曲線完成，精密的過程控制保證線圈無氣孔、空穴。

　　低壓線圈采用箔式結構，有效地解決了低電壓、大電流線圈采用線繞型式的安匝不平衡問題，同時箔式線圈不存在軸向匝數和軸向繞制螺旋角，有效地消除了短路時變壓器的軸向力，保證了線圈內的電流密度可以根據高壓線圈負荷分布自由地沿軸向調整，減少了低壓突

　　發短路時的徑向力。繞制后的線圈端部采用樹脂密封固化，避免了各種異物和潮氣的進入。

　　160KVA干式變壓器使用條件：

　　滿足下列要求的使用條件為正常使用條件。

　　a.海拔

　　海拔不超過1000m.

　　b.環境溫度

　　氣溫+40℃

　　日平均氣溫+30℃

　　年平均氣溫+20℃

　　氣溫-30℃(適用于戶外式變壓器)

　　氣溫-5℃(適用于戶內式變壓器)

　　c.電源電壓的波形

　　電源電壓的波形似于正弦波。

　　d.多相電源電壓的對稱性

　　多相變壓器所連接的電源電壓應近似對稱。

　　160KVA干式變壓器應用范圍：

　　產品適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：適用于KYN61中置柜高壓開關柜、高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
