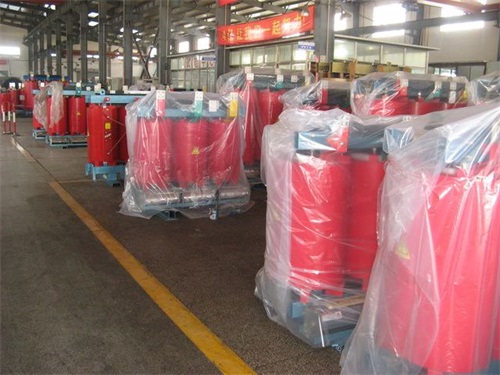

SCB13-4000KVA/10KV/0.4KV干式變壓器根據國際電工委員會標準和中華人民共和國國家標準GB6450、GB/T10228制造，該產品鐵芯采用優質取向冷軋硅鋼片材料并采用五階步疊接縫新工藝，使鐵心的空載性能大大提高，線圈采用環氧樹脂真空澆注，我公司生產的環氧澆注干式變壓器可作為城市電網的變配電用。主要適用于高層建筑、商業中心、機場、海上鉆井平臺、船舶、隧道、大型水電站、火車站等。

　    結構特點

　　全斜步進接縫鐵心

　　鐵芯采用高導磁優質晶粒取向冷軋硅鋼片，45°全斜步進接縫，采用方管拉板結構，心柱采用絕緣帶綁扎;表面采用樹脂涂覆以防潮防銹，有效地降低了空載損耗、空載電流和鐵心噪聲。

　　多層分段圓筒式高壓線圈

　　高壓繞組導體采用F級絕緣的銅導線繞制，多層分段圓筒式結構，玻璃纖維氈填充包繞，真空狀態(1 - 3mbar)下用不加填料的環氧樹脂澆注，固化后形成堅固的圓筒形整體，機械強度高，有效地抑制局部放電現象產生，局部放電量不超過5PC。

　　縱向氣道箔式結構低壓線圈

　　低壓線圈采用銅箔在自動箔繞機上繞制，氬弧保護焊，焊接精度高;預浸DMD作為層間絕緣，內外部采用預浸玻璃絲布作為絕緣，上下端部用環氧樹脂封死，然后進固化爐整體固化，防潮性能好;

　　堅固美觀的保護外殼

　　IP20可防止直徑大于12mm的固體進入，可抵抗意外撞擊;IP23除具有IP20的功能外，還可防止與垂直線成60o角以內的水滴流入，適合戶外安裝使用;根據需求用戶可定制鋁合金、不銹鋼、冷軋鋼板材質外殼。

　　完善的溫度保護控制裝置

　　過熱保護裝置主要通過預埋在低壓線圈內的PT熱敏電阻實現變壓器溫度檢測與控制。溫度控制器具有巡回檢測三相繞組溫度值、顯示最熱一相繞組的溫度值、超溫報警跳閘、聲光警示、風機啟動和關閉，并且通過RS485接口與計算機連接，可數據采集和遠程監控。

　　執行標準

　　GB1094.1-1996　　電力變壓器 總則

　　GB1094.2-1996　　電力變壓器 溫升

　　GB1094.3-2003　　電力變壓器 絕緣水平和絕緣試驗

　　GB1094.5-2003　　電力變壓器 承受短路能力

　　GB/T10228-2008　干式電力變壓器技術參數和要求
