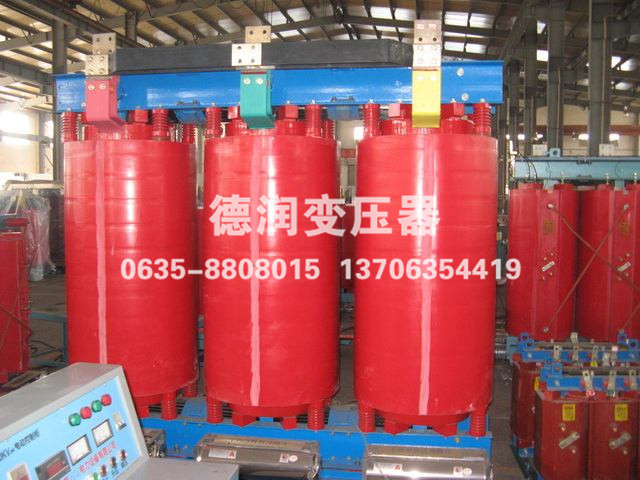

SCB10-800KVA干式變壓器帶填料的樹脂使澆注體內的膨脹系數差異小，固化收縮率小，內應力小，固化物的硬度高，在高、低壓線圈的內外表面環氧樹脂包封層內，放置有預制成型的加強材料，具有尤如鋼筋混凝土一樣的致密結構，因而機械強度大于純環氧樹脂，能承受突發短路電動力作用而無損傷。

　　產品標準及規范

　　1、標準：GB1094、GB6450-86、GB/T10228-1997、符合DIN42523、IEC726

　　2、容量范圍：3O-16000kVA

　　3、電壓等級：10KV、35kV

　　4、調壓方式：無勵磁調壓或有載調壓

　　5、分接范圍：±5%、±2X 2.5%、±4X2.5%

　　6、頻率：50Hz或60Hz

　　7、相數：三相或單相

　　8、聯結組標號：Yyn0、Dyn11或其它

　　9、短路阻抗：標準阻抗

　　1O、海拔小于1000m，環境溫度低于40度，超過上述使用條件時，應按照標準做相應的定額調整

　　11、最高溫升：100K

　　12、冷卻方式：自冷(AN)或風冷(AF)

　　13、防護等級：IP00,IP20,IP23

　　14、絕緣等級：F級

　　15、絕緣水平：

　　(1)10kV級產品工頻耐壓35kV，雷電沖擊電壓75kV

　　(2)20 kV級產品工頻耐壓50kV，雷電沖擊電壓125kV

　　(3)35kV級產品工頻耐壓70kV，雷電;中擊電壓170KV

　　產品特點

　　1、高壓繞組采用漆包銅線，低壓繞組用銅箔繞制。高 壓繞組用玻璃纖維氈填充，在真空狀態下用不加填料的進口環氧樹脂澆注，固化后形成堅固的整體，機械強度高，無局部放電，可靠性高。

　　2、組燃、防爆、不污染環境、環保型，可安裝在負荷中心。

　　3、線圈不吸潮，鐵心、夾件經過特殊工藝處理可在1OO%相對濕度和其它惡劣環境中運行。間斷運行無須去潮處理。

　　4、抗短路、雷電沖擊水平高、過載能力大。

　　5、線圈內外側樹脂絕緣層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN)。對于任何防護等級的SCB10-800KVA干式變壓器都可配置風冷系統(AF)。

　　6、損耗低，節電效果好，運行經濟，可免維護。

　　7、體積小、重量輕、占地空間小、安裝方便。

　　8、作為SCB10-800KVA干式變壓器的新一代產品，SC(B)型SCB10-800KVA干式變壓器適用于以下場所的供電：高層建筑、商業中心、劇防、醫院、工礦企業、海上石油鉆井平臺、船舶、地鐵、車站、機場、發電廠、住宅小區及高樓大廈等

　　結構特點

　　箔式線圈：低壓繞組采用整段銅箔，連同F級的匝絕緣在專用低壓箔繞機上繞制，箔式線圈較好的解決了低電壓，大電流線圈線繞產品短路應力大，安匝不平衡，散熱效果差，存在繞制螺旋角，人工焊接質量不穩定的突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排氬弧焊自動焊接。

　　溫控裝置：SCB10-800KVA干式變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半部，可自動檢測并巡回顯示三相線圈各自的工作濕度。并且有超溫報警和跳閘功能。

　　功能特點

　　安全，難燃防火，無污染，可直接安裝在負荷中心。

　　免維護、安裝簡便、綜合運行成本低。

　　防潮性能好，可在100%濕度下正常運行，停運后不經預干燥即可投入運行。

　　損耗低，局部放電量低、噪音小、散熱能力強，強迫風冷條件下可以150%額定負載運行。

　　配備有完善的溫度保護控制系統，為SCB10-800KVA干式變壓器安全運行提供可靠保障。

　　SCB10-800KVA干式變壓器主要技術參數：

　　可靠性高。據對已經投入運行的產品的運行研究，產品的可靠性指標已經達到國際先進水平。

　　SCB10-800KVA干式變壓器性能參數：
