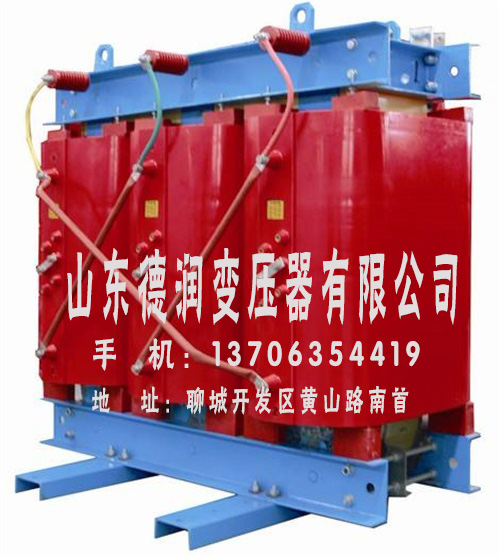

常用的50KVA三相配電變壓器高壓側采用的都是Y形接法，每相繞組共4個抽頭，星形接法原理：變壓器的原繞組采用星形接法時，1U1、1V1、1W1接電源端，其余各相三個抽頭接于分接開關相對應的接線端子，轉動分接開關時，靠分接開關的“Y”形聯板將三相繞組連接成Y形接法，從而達到調壓的目的。

　　這種接法中，當電流從任何一相流入而從另外兩相流出時，各相電流產生的磁通的方向在鐵芯中是一致的，感應電勢也是相加的。

　　如果有一相接反了，使該相的首端和另外兩相的末端接成中性點，則當電流從該相流入而從另外兩相流出時，三個鐵芯中的磁通會相互抵消，這會使得變壓器的空載電流急劇增大，中性點嚴重偏移而不能運行。

　　對吊起的50KVA三相配電變壓器繞組觀察后就會發現，接三相電源A、B、C相對應的是1U1、1V1、1W1，其余每相繞組的三個抽頭分別接于分接開關的接線柱上，用手轉動分接開關，將其置于Ⅰ檔，此時分接開關連接片連接的為1U2、1V2、1W2，若是接于10 kV分接電壓為10 500 V，相應的低壓輸出電壓將變低，為380 V;置于Ⅱ檔時，分接開關連接片連接的抽頭分別為1U3、1V3、1W3，10 kV分接電壓為10 000 V，低壓輸出電壓為400 V;置于Ⅲ檔時，分接開關連接片連接的抽頭分別為1U4、1V4、1W4，10 kV分接電壓為9 500 V，低壓輸出電壓為420 V。

　　三角形接法：50KVA三相配電變壓器原繞組的三角形接法，是把原繞組間的首端和末端相互連接形成閉合回路的形式，再從三個連接點引出端線接三相電源。三角形接法又分為正相序接法(即1U1—1W2，1V1—1U2，1W1—1V2)和反相序接法(即1U1—1V2，1V1—1W2，1W1—1U2)。無論哪一種接法中，當電流從一根電源線流進而從另外兩相流出時，都能夠保證它們?cè)阼F芯中產生的磁通的方向是一致的，如果其中有一相繞組接反，就會造成不良后果。

　　星形接法改角形接法：將10 kV改為6 kV電壓時，也就是Y形接法改△形接法后，分接開關將不能進行調節，并嚴禁轉動。如果無法確定中抽，可以將變壓器的分接開關置于Ⅱ檔位置，此時連接片所連的三個抽頭即為各相的中抽。一般改接時，習慣將中抽從分接開關中拆除后進行連接，變壓器的高壓側三角形接法分正相序接法和反相序接法，其接線圖如圖2、圖3所示。

　　若是高壓側△形接法改Y形接法，相對來說就簡單多了，把原來△形接法的連線拆除后，將三相繞組的中間抽頭接回分接開關即可，要注意的是恢復絕緣的問題。
