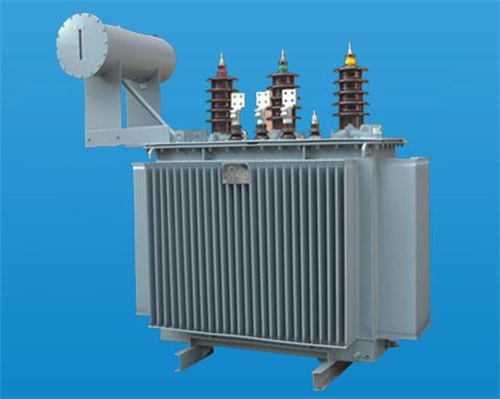

S11-3150KVA/10KV/0.4KV油浸式變壓器是一種重要的電力設備，它的各項功能的提升是離不開各種的設計的，只有設計良好，才能夠使得S11-3150KVA/10KV/0.4KV油浸式變壓器的性能和作用更加大的發揮出來。一般在S11-3150KVA/10KV/0.4KV油浸式變壓器設計中要注意什么呢。下面就跟隨變壓器廠的小編進行了解下。

　　鐵心設計及計算

　　1.鐵心的作用：S11-3150KVA/10KV/0.4KV油浸式變壓器是根據電磁感應原理制造的，磁路是電能轉換的媒介，由于鐵心是采用導磁率較高的硅鋼片疊積而成，只要通入較小的勵磁電流，就能得到所需要的磁通。

　　2.鐵心的材料：常用冷軋硅鋼片的牌號及疊片系數如下表。由于硅鋼片表面已有附著性較好的絕緣薄膜，故可不涂漆。疊片系數取決于絕緣膜厚度、波浪度、同板差及毛刺的大小。

　　3.鐵心截面形狀：鐵心柱截面形狀為圓內接階梯形，鐵心直徑φ70~φ1600的級數為6~26級(1/4圓內)。當鐵心直徑為φ70~φ395時，鐵軛截面形狀與鐵心柱截面形狀相同;當鐵心直徑φ340~φ1600時鐵軛截面形狀為D形。

　　繞組設計及計算

　　1.導線材質：S11-3150KVA/10KV/0.4KV油浸式變壓器繞組的導線常采用電解銅或無氧銅桿(電阻率約低1%~1.5%)拉制的圓銅線及銅扁線制成縮醛漆包線、紙包線、組合導線及換位導線。也曾用過鋁導線，但由于鋁導線電阻率較高、機械強度較差、焊接較困難現已很少采用。

　　2.繞組形式：圓筒式(層式)：單層、雙層、多層圓筒式及分段圓筒式。常用于中小型的高壓或低壓繞組。

　　螺旋式：單、單半、雙、雙半、四、四半螺旋式;常用于中大型的低壓繞組。

　　連續式：常用于中大型的高壓及低壓繞組。

　　糾結式：常用于66kV及以上大型的高壓繞組。

　　內屏式：常用于66kV及以上大型的高壓繞組。

　　3.繞組排列：雙繞組：高—低排列。三繞組：降壓S11-3150KVA/10KV/0.4KV油浸式變壓器為高—中—低;升壓S11-3150KVA/10KV/0.4KV油浸式變壓器為高—低—中排列。

　　電壓比偏差：

　　額定電壓比是一個繞組的額定電壓與另一個具有較低或相等額定電壓繞組的額定電壓之比。

　　電壓比(變比或匝比)的偏差是產品的實測的空載電壓比與規定的標準電壓比之差，常以規定的標準電壓比的百分數表示。

　　標準GB1094.1規定的空載電壓比允許偏差，如表所示。為考慮制造和測量的偏差，在計算時，一般不應超過下表中規定的允許偏差值的一半，即空載電壓比允許偏差的計算值，常取V%≤±0.25%

　　以上是常見的S11-3150KVA/10KV/0.4KV油浸式變壓器的各種的設計的主要的要點和設計的主要的方面表現供大家進行參考，對于S11-3150KVA/10KV/0.4KV油浸式變壓器的設計要準確和科學，這樣的話S11-3150KVA/10KV/0.4KV油浸式變壓器才能夠安全，性能才會更加提高。如果您還需要知道更多變壓器的相關知識就來我們網站進行觀看吧!
