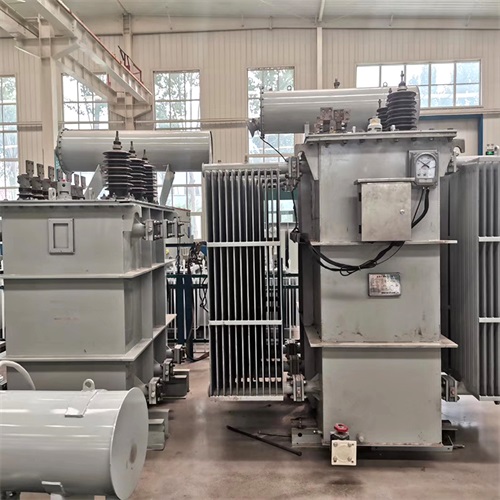

S20變壓器是一種節能型油浸式變壓器，其空載損耗是評價其性能的重要指標之一。以下是對S20變壓器空載損耗的詳細分析：

　　一、空載損耗的定義

　　空載損耗是指當變壓器二次繞組開路，一次繞組施加額定頻率正弦波形的額定電壓時，所消耗的有功功率。它主要由鐵芯片中的磁滯損耗、渦流損耗和附加損耗組成。這些損耗與鐵芯的材料性能、加工工藝、結構形式以及繞組的設計等因素密切相關。

　　二、S20變壓器空載損耗的特點

　　降低損耗：S20變壓器在S13變壓器的基礎上，通過新材料、新工藝及自主創新相結合，對變壓器鐵芯及線圈結構進行了優化設計，從而降低了空載損耗和負載損耗。

　　符合標準：S20油浸式變壓器的損耗值達到《電力變壓器能效限定值及能效等級(GB 20052-2020)》中要求的負偏差，滿足二級能效標準。但需要注意的是，S20變壓器也存在國標，即允許總損耗有10%的正偏差，因此并非所有S20變壓器都能嚴格滿足二級能效損耗標準。

　　節能效果顯著：與S13變壓器相比，S20-M系列油浸式變壓器在空載及負載損耗方面均降低了約10%，運行更安靜，更符合國家節能減排的理念。

　　三、影響S20變壓器空載損耗的因素

　　鐵芯材料：S20變壓器鐵芯采用性能更好、牌號更高的硅鋼片，這有助于降低磁滯損耗和渦流損耗。

　　繞組設計：繞組的樣子、繞法、電纜線徑等多種因素也對變壓器的空載損耗造成影響。S20變壓器在繞組設計方面進行了優化，以降低漏損。

　　制作工藝：油浸式變壓器的生產過程中，材料選擇、制作工藝、繞阻加工工藝等都會影響變壓器的空載損耗。S20變壓器在生產過程中采用了先進的管理方法和質量控制措施，以確保每個環節的品質符合規定。

　　四、降低S20變壓器空載損耗的措施

　　優化鐵芯結構：通過改變鐵芯疊片搭接面積、減小鐵芯中部分三角空穴的大小等措施，可以降低鐵芯的空載損耗。

　　改進繞組設計：采用合理的繞組結構、繞法和電纜線徑等，可以降低繞組的漏損。

　　提高制作工藝水平：加強生產過程中的質量控制和管理措施，確保每個環節的品質符合規定，以降低變壓器的空載損耗。

　　綜上所述，S20變壓器的空載損耗是其性能的重要指標之一，通過優化鐵芯結構、改進繞組設計和提高制作工藝水平等措施，可以進一步降低其空載損耗，提高能效水平。
