油浸式電力變壓器構成詳解

　　一、引言

　　油浸式電力變壓器作為電力系統中的核心設備，其設計、制造和運行均需要高度的專業性和精確性。這種變壓器的主要特點在于其內部的油浸冷卻系統，能夠有效地將變壓器運行過程中產生的熱量帶走，確保變壓器的穩定運行。本文將詳細解析油浸式電力變壓器的構成，包括其主體結構、主要部件以及它們的功能。

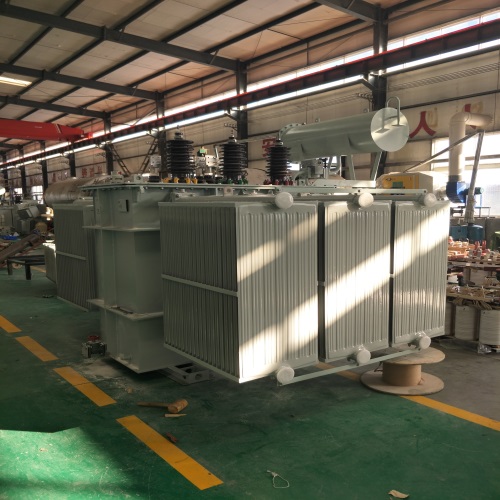

　　二、油浸式電力變壓器主體結構

　　油浸式電力變壓器的主體結構主要包括器身、油箱和冷卻系統三大部分。

　　器身：器身是油浸式電力變壓器的核心部分，它主要由鐵芯、繞組、絕緣結構等組成。鐵芯是構成變壓器磁路的主要部分，通常使用高質量的硅鋼片疊壓而成，以降低渦流損耗和磁滯損耗。繞組則是變壓器的電路部分，分為高壓繞組和低壓繞組，它們分別繞在鐵芯上，通過電磁感應實現電壓的變換。絕緣結構則用于保證繞組與鐵芯、繞組與繞組之間的電氣隔離。

　　油箱：油箱是油浸式電力變壓器的外殼，它不僅是變壓器的支撐結構，還承載著變壓器油。變壓器油在變壓器運行過程中起著冷卻和絕緣的作用，能夠有效地將變壓器內部的熱量帶走，同時防止繞組與鐵芯之間的電氣擊穿。油箱通常由鋼板焊接而成，內部設有多個隔板和油道，以優化油流的分布和散熱效果。

　　冷卻系統：冷卻系統是油浸式電力變壓器的重要組成部分，它通過將變壓器油與空氣進行熱交換，將變壓器內部的熱量帶走。常見的冷卻方式包括自然油循環冷卻、強迫油循環冷卻等。自然油循環冷卻利用油的自然對流進行散熱，適用于小型變壓器;而強迫油循環冷卻則通過油泵驅動油流，提高散熱效率，適用于大型變壓器。

　　三、油浸式電力變壓器主要部件

　　除了主體結構外，油浸式電力變壓器還包括一些重要的附件和部件，如分接開關、絕緣套管、儲油柜、安全氣道等。

　　分接開關：分接開關用于改變變壓器的電壓比，以適應不同電壓等級的電力系統。它通常安裝在變壓器的油箱頂部，通過調節分接開關的位置，可以改變變壓器高壓繞組的匝數，從而改變電壓比。

　　絕緣套管：絕緣套管用于將變壓器的繞組引出線與油箱隔離，保證繞組引出線的電氣安全。絕緣套管通常由瓷質或玻璃纖維增強塑料等材料制成，具有較高的電氣強度和機械強度。

　　儲油柜：儲油柜用于儲存變壓器油，以補償變壓器在運行過程中因溫度變化而引起的油體積變化。儲油柜通常安裝在油箱的頂部或側面，通過管道與油箱相連。

　　安全氣道：安全氣道是油浸式電力變壓器的重要安全裝置之一。當變壓器內部發生故障時，會產生大量的氣體和熱量。安全氣道能夠及時排出這些氣體和熱量，防止油箱破裂和火災事故的發生。

　　四、結論

　　油浸式電力變壓器的構成是一個復雜的系統工程，它涉及到多個部件和附件的協同工作。只有充分了解每個部件的功能和特性，并確保它們之間的良好配合，才能確保變壓器的穩定運行和長壽命。因此，在油浸式電力變壓器的設計、制造和運行過程中，需要高度的專業性和精確性。
