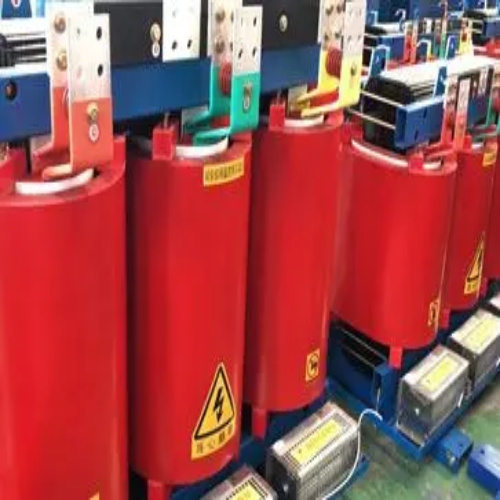

干式變壓器便是鐵心和繞阻不預浸在變壓器油里的變壓器。干式變壓器借助空氣流通開展冷卻，和增加離心風機制冷。干式變壓器廣泛運用于燈光照明、多層建筑、飛機場，港口CNC機械設備制造等地方。干式變壓器安全運行和使用期限，主要取決于變壓器繞組絕緣的可以信賴。繞阻溫度高于絕緣層承受環境溫度使絕緣層毀壞，是造成變壓器不能正常工作的主要原因之一，對變壓器運作溫度檢測以及報案操縱是十分重要的。

　　下面我們就關鍵的方式對溫度控制系統作一些詳細介紹。

　　(1)離心風機自動控制系統：根據預埋件在低壓繞組熱處Pt100熱敏電阻溫度測量電阻器測取環境溫度數據信號。變壓器負載擴大，運作溫度升高，當繞阻環境溫度達110℃時，系統軟件自動運行離心風機制冷;當繞阻氣溫低至90℃時，系統軟件自動停止離心風機。

　　(2)過熱報案、跳電：根據預埋件的低壓繞組里的PTC離散系統熱敏電阻溫度測量電阻器收集繞阻或鐵芯環境溫度數據信號。當變壓器繞阻環境溫度持續上升，若做到155℃時，系統軟件導出過熱報警系統;若環境溫度繼續上升達170℃，變壓器已不能繼續運行，需向二次維護控制回路運輸過熱跳電數據信號，應以變壓器快速跳電。

　　(3)溫度顯示系統軟件：根據預埋件在低壓繞組里的Pt100熱敏電阻器測取氣溫變化值，直接顯示各相繞組環境溫度(三相安全巡檢及最大值表明，同時可記錄歷史高溫環境)，可以將高溫環境以4～20mA模擬量輸出，如要傳輸至遠處(間距可以達到1200m)電子計算機，可選配計算機接口，1只智能變送器，多能與此同時檢測31臺變壓器。全面的過熱報案、跳電也可以由Pt100熱敏電阻傳感器電阻器數據信號姿勢，進一步提高溫度控制維護系統的安全性。
