干式變壓器是一種重要的電力設備和用電器，干式變壓器的組成的結構和組成的部件也是比較多的。我們使用干式變壓器的時候會帶著大家進行去了解干式變壓器的主要的結構的，那么常見的干式變壓器的組成的結構和主要的部件是有哪些呢?我們有必要和變壓器廠家的小編進行共同去探討一下干式變壓器的相關的組成和結構：

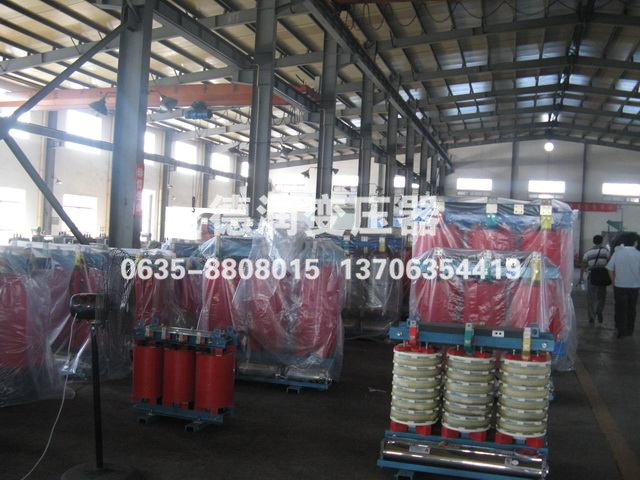

　　主要結構

　　1、鐵芯為步進式45°全斜接縫

　　2、匝間、層間、段間絕緣以及絕緣筒等都用絕緣紙或成型件組成

　　3、低壓線圈為箔式

　　4、高壓線圈為連續式

　　5、器身采取特殊的阻隔、降低噪聲措施

　　高壓線圈采用機械強度高、散熱條件好的連續式結構，線圈繞制在成型絕緣筒上，采用絕緣紙包扁銅線做導體，層間采用絕緣材料絕緣紙，線圈經VPI真空壓力浸漬成堅固整體，避免了多層圓筒式線圈層間電壓高、散熱能力差、容易熱擊穿、以及機械強度低的缺點，從而提高了產品運行的可靠性;防潮性能極佳，更能承受熱沖擊，永不龜裂，局部放電量<5Pc，壽命期后易于分解回收，保護環境。

　　低壓線圈為箔繞式結構，線圈采用優質銅箔和H級絕緣材料繞制而成，層間采用絕緣材紙為絕緣系統，線圈經VPI真空壓力浸漬成堅固整體，產品機構特點：

　　1、線圈機械強度高，抗短路能力強。

　　2、線圈抗熱沖擊能力強，產品壽命提高。

　　3、線圈“防潮、防塵、防鹽霧”能力強。

　　鐵芯

　　鐵心材料選用0.2mm厚優質高導磁硅鋼片45°全斜搭接，鐵心采用不沖孔、拉板結構;表面涂以絕緣漆，防潮防銹、損耗低、噪音小。 運行噪音比國標下降16db左右，可達國家一級居民區噪音要求。

　　VPI

　　真空壓力浸漬技術

　　①預熱: 將線圈預熱至135-150℃,保持數小時，取出線圈，降低表面溫度;

　　②真空: 將浸漬罐蓋打開, 放入線圈, 然后關閉罐蓋抽真空;

　　③浸漬: 開啟浸漬罐的釋放閥，放入浸漬漆至線圈頂部50mm以上,關閉轉換閥;

　　④真空: 再抽真空，維持約30分鐘;

　　⑤加壓: 關閉浸漬罐的真空閥; 開啟浸漬罐的壓力閥, 把壓力加至6帕;

　　⑥滴干: 取出線圈，待線圈的漆完全滴干為止;

　　⑦烘干: 將線圈放入烘房, 調校溫度135-150℃,連續烘8-10小時;

　　⑧冷卻: 線圈烘完后, 取出線圈, 冷卻至室溫，過程結束。

　　以上是常見的干式變壓器的組成和主要的組成的結構供大家進行參考，對于干式變壓器的組成和主要的結構您還有什么其他的疑問和意見的話請登錄我們的網站進行詳細去了解和咨詢吧!
