關于變壓器三個檔位表示的意思是什么，變壓器共有三個檔位，變壓器三個檔電壓分別是多少，一檔為額定電壓的+5%，二檔為額定電壓，三檔為額定電壓的-5%。

　　一、變壓器的三個檔位的含義

　　普通配變通常在高壓側設一臺無載調壓開關。設三擋或五擋，調整一次(高壓側)擋位可改變二次輸出電壓，適應一次電壓變化滿足二次用戶電壓要求。

　　變壓器三個檔電壓：一檔為額定電壓的+5%，二檔為額定電壓，三檔為額定電壓的-5%。

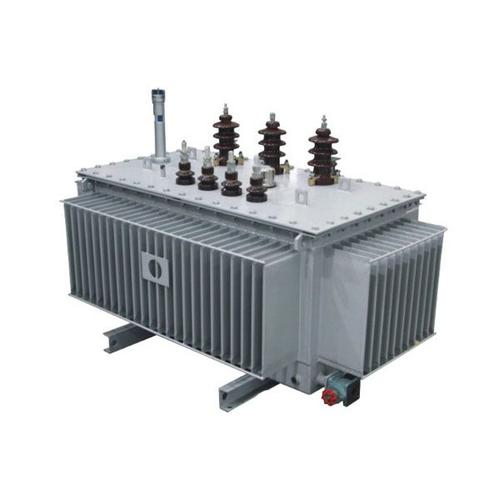

　　二、油浸式變壓器的分接開關分別在1，2，3擋位置，其電壓分別是多少?

　　延伸閱讀：1、變壓器檔位與電壓關系 2、變壓器檔位電壓計算 3、變壓器檔位與電壓的關系

　　一般常規(非特殊訂貨)產品，一、二和三檔分接開關位置如下分配：

　　1、調壓范圍為：±5%(變壓器額定電壓);--譬如：高壓額定電壓為：10000V，那就是±5% X10000V

　　2、一檔為+5%，就是10500V;二檔為0%，也就是額定電壓：10000V;三檔為-5%，為9500V。

　　3、在變壓器銘牌上，可以看到變壓器的檔位信息。

　　三、電力變壓器檔位調節，一檔和三檔哪個檔位是最高檔?

　　Ⅰ檔為10.5/0.4KV Ⅱ檔為10/0.4KV Ⅲ檔為9.5/0.4KV

　　因此，Ⅰ檔變比K最大，Ⅲ檔變比K最小。

　　二次電壓等于一次電壓除以變比，即U2=U1/K。當運行在Ⅱ檔副邊電壓偏低時，應調至Ⅲ檔。當運行副邊電壓偏高時，應由Ⅱ檔調至Ⅰ檔。

　　老式油變為一次抽頭三個檔位，其中一檔為最高電壓，即額壓一次的1.05倍，三檔為最低即額壓的0.95倍。

　　四、電力變壓器一二三檔哪個高?

　　以10KV配電變壓器為例說明。

　　變壓器高壓側分接開關有三個檔，

　　Ⅰ---------10KV+5%，說明此檔上變比是10.5KV/0.4KV

　　Ⅱ---------10KV，說明此檔上變比是10KV/0.4KV

　　Ⅲ------ -10KV-5%，說明此檔上變比是9.5KV/0.4KV

　　當現在變壓器分接開關在Ⅱ檔，低壓側電壓偏底時，說明系統電壓偏低，若調整到檔位Ⅲ，即使供電電壓從10KV降至9.5KV，也能在二次變出0.4KV電壓來。

　　可以，對高壓側調壓的降壓變壓器而言，當低壓側電壓偏低時，分接開關檔位要向低調整;當低壓側電壓偏高時，分接開關檔位要向高調整，所謂“低了低調，高了高調”。
