S22油浸式試驗變壓器技術解析與應用指南

　　S22油浸式試驗變壓器(以下簡稱S22試驗變)是高壓試驗領域的關鍵設備，主要用于電氣設備(如電纜、開關、絕緣子等)的耐壓試驗、局部放電檢測及介質損耗測試。其核心優勢在于高絕緣強度、低局放水平及穩定的輸出特性。以下從技術原理、結構特點、應用場景、選型要點及維護注意事項等方面展開說明。

　　一、技術原理與核心功能

　　工作原理

　　S22試驗變基于電磁感應原理，通過一次側(低壓)繞組輸入交流電壓，二次側(高壓)繞組感應出高電壓，實現電壓升壓功能。其核心公式為：

　　U1U2=N1N2=k

　　U1、U2：一次側與二次側電壓

　　N1、N2：繞組匝數

　　k：變比(通常為50~500)

　　核心功能

　　耐壓試驗：檢測設備絕緣強度，驗證是否滿足設計電壓要求。

　　局部放電測試：通過局放儀監測絕緣缺陷，局放水平≤5pC(典型值)。

　　介質損耗測試：測量絕緣材料的tanδ值，評估絕緣老化程度。

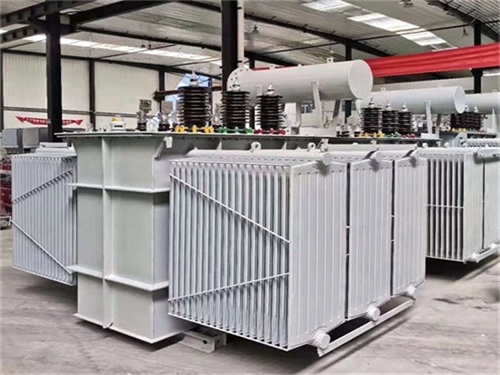

　　二、結構特點與設計優勢

　　油浸式設計

　　絕緣介質：采用礦物油或合成酯類油，擊穿電壓≥60kV/2.5mm，散熱效率高。

　　冷卻方式：自然冷卻(ONAN)或強迫油循環(OFAF)，適用于不同容量需求。

　　鐵芯與繞組

　　鐵芯材料：優質冷軋硅鋼片，疊片系數≥0.96，降低空載損耗。

　　繞組結構：高壓繞組采用分段層式或糾結式繞法，減少電場集中，局放水平≤3pC。

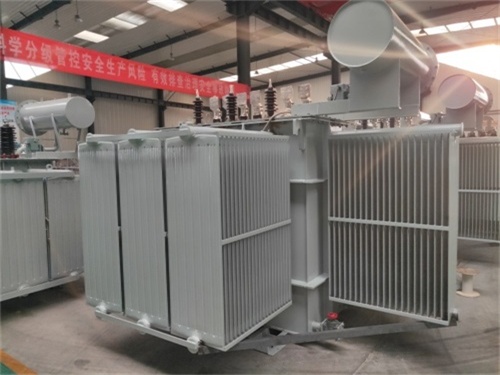

　　密封與防護

　　油箱結構：全密封波紋油箱，補償油體積變化，防止油氧化。

　　防護等級：IP54及以上，防塵防水，適應戶外環境。

　　三、應用場景與典型案例

　　應用領域

　　電力設備檢測：變壓器、GIS開關、電纜的出廠試驗與預防性試驗。

　　科研與教學：高校實驗室用于絕緣材料研究、高壓放電模擬。

　　新能源領域：光伏逆變器、風電變流器的絕緣性能測試。

　　典型案例

　　案例1：某220kV變電站電纜耐壓試驗，采用S22-500/50試驗變(容量500kVA，變比50)，輸出電壓50kV，持續1小時無擊穿。

　　案例2：某風電場GIS開關局放測試，S22-200/200試驗變(變比200)配合局放儀，檢測到局放信號3pC，定位絕緣缺陷。

　　四、選型要點與參數匹配

　　關鍵參數

1. 參數	說明	選型建議
   額定容量	根據被試品電容與試驗電壓計算	示例：電纜電容0.1μF，電壓50kV，需容量≥80kVA
   變比	一次側電壓（通常220V/380V）	根據試驗電壓需求選擇（如50~500）
   局放水平	反映絕緣質量，影響測試精度	優先選擇≤5pC的設備

   　選型步驟

   　　步驟1：確定被試品參數(電容、耐壓值)。

   　　步驟2：計算所需容量(公式：S=2πfCU2×10?9)。

   　　步驟3：選擇變比與容量匹配的試驗變，并驗證局放水平。

   　　五、維護與安全注意事項

   　　日常維護

   　　油質檢測：每半年取樣檢測介損、微水含量，超標時需濾油或換油。

   　　局放復測：每年進行局放測試，確?！?pC。

   　　密封檢查：檢查油箱、套管密封性，防止漏油。

   　　安全操作

   　　接地要求：試驗前確保設備外殼、高壓引線可靠接地。

   　　過壓保護：配置調壓器與限流電阻，避免電壓突升。

   　　人員防護：操作人員穿戴絕緣手套、護目鏡，保持安全距離。

   　　常見故障與處理

2. 故障現象	可能原因	解決方案
   輸出電壓不穩定	調壓器接觸不良	清潔觸頭，緊固連接
   局放超標	繞組受潮或絕緣損壞	干燥處理或更換繞組
   油溫過高	冷卻系統故障或過載	檢查風扇、油泵，降低負荷

   六、總結與推薦

　　S22油浸式試驗變壓器是高壓試驗的核心設備，其選型需綜合考慮容量、變比、局放水平及使用環境。

　　推薦配置：

　　中小型試驗：S22-100/100(容量100kVA，變比100)，適用于開關、電纜等。

　　大型試驗：S22-500/50(容量500kVA，變比50)，適用于變壓器、GIS等。

　　優勢總結：

　　高絕緣強度：油浸式設計提升耐壓能力。

　　低局放水平：確保測試精度。

　　穩定可靠：全密封結構延長使用壽命。

　　通過科學選型與規范操作，S22試驗變可顯著提升高壓試驗的安全性與效率，為電氣設備質量保駕護航。
